1、rs485集线器的作用及工作原理详解：集线器工作原理以及作用有哪些？

　　随着互联网的不断普及，网络成为了人类生活中的必需品。其中集线器就是局域网中组建的重要设备之一，集线器的功能是：主要是对接收到的信号进行再次整形放大，以扩大网络的传输距离，同时把所有节点集中在以它为中心的节点上。

　　集线器属于纯硬件网络底层设备，不具备交换机所具有的MAC地址表，所以它发送数据时都是没有针对性的，而是采用广播方式发送。也就是说当它要向某节点发送数据时，不是直接把数据发送到目的节点，而是把数据包发送到与集线器相连的所有节点。

HUB是一个多端口的转发器，当以HUB为中心设备时，网络中某条线路产生了故障，并不影响其它线路的工作。所以HUB在局域网中得到了广泛的应用。那么什么是集线器呢?集线器的工作原理以及作用有哪些?

　　一、集线器的定义

　　集线器是一种纯硬件网络底层设备，主要就是将多种以太网或者光纤集合连接在同一段物理介质下的设备。集线器在运作的时候，主要是用来作为多端口的中继器，如果侦测到碰撞，那么就会提交阻塞信号。

聚英电子的DAM-HUB8N，可控制8个主机开关机，检测8个主机的开关机状态，还支持RS232、隔离RS485、USB、网口、WIFI等通信接口，支持标准Modbus RTU/TCP协议，提供配套控制软件，并且支持二次开发。

电脑自带的串口一般是 RS232，需要配 232-485 转换器（工业环境建议使用有源带隔离的转换器），转换后 RS485 为 A、B 两线，A 地板上 A 端子，B 接板上B 段子，485 屏蔽可以接 GND。若设备比较多建议采用双绞屏蔽线，采用链型网络结构。

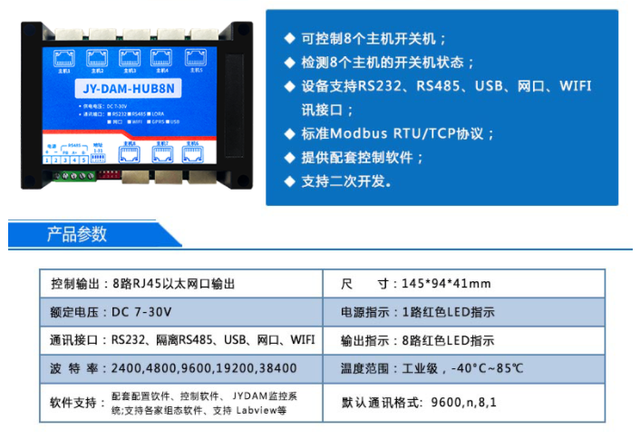

DAM-HUB8N 产品参数

　　二、集线器的工作原理

　　集线器的工作原理主要是将信号进行转换，在OSI/RM参考模型的物理层和数据链路层的MAC(介质访问控制)子层上进行工作。其中物理层很好地定义了电气信号、符号、线的状态以及时钟要求，同时进行数据编码以及数据传输使用的连接器。因为集线器只对信号进行整形、放大后再重发，不进行编码，所以是物理层的设备。

　　简单一点说，集线器就是将节点先发信号到线路，集线器从而开始接收这样的信号，因此信号在电缆传输的过程中就出现了衰减，在接受到信号以后将衰减的信号整形放大，最后集线器将放大的信号广播转发给其他所有端口。

HUB集线器就是一种共享设备,HUB本身不能识别目的地址,当同一局域网内的A主机给B主机传输数据时,数据包在以HUB为架构的网络上是以广播方式传输的,由每一台终端通过验证数据包头的地址信息来确定是否接收。也就是说,在这种工作方式下,同一时刻网络上只能传输一组数据帧的通讯,如果发生碰撞还得重试。这种方式就是共享网络带宽。

DAM-HUB8N 通讯协议

三、HUB的类别

　　按对输入信号的处理，可以分为无源HUB、有源HUB、智能HUB。

　　无源HUB：它是最次的一种，不对信号做任何的处理，对介质的传输距离没有扩展，并且对信号有一定的影响。连接在这种HUB上的每台计算机，都能收到来自同一HUB集线器上所有其它电脑发出的信号。

　　有源HUB：有源HUB与无源HUB的区别就在于它能对源信号再生，这样它就延长了两台主机间的有效传输距离;

　　智能HUB：智能HUB除具备有源HUB所有的功能外，还有网络管理及路由功能。在智能HUB网络中，不是每台机器都能收到信号，只有与信号目的地址相同地址端口计算机才能收到。有些智能HUB可自行选择最佳路径，这就对网络有很好的管理。

　　按结构和功能分类，HUB集线器可分为未管理的集线器、堆叠式集线器和底盘集线器三类。

　　从局域网角度来区分，集线器可分为单中继网段集线器、多网段集线器、端口交换式集线器、网络互联集线器、交换式集线器五种。

　　四、集线器的作用

　　1. 每一个站是用它自己专用的传输介质连接到集线器的，各节点间不再只有一个传输通道，各节点发回来的信号通过集线器集中，集线器再把信号整形、放大后发送到所有节点上，这样在上行通道上不再出现碰撞现象。

　　2. 集线器不具备交换机所具有的MAC地址表，所以它发送数据时都是没有针对性的，而是采用广播方式发送。换一种说法就是，当它要向某节点发送数据时，不是直接把数据发送到目的节点，而是把数据包发送到与集线器相连的所有节点。

　　3. 当集线器将从其内部端口检测到碰撞时，产生碰撞强化信号(jam)向集线器所连接的目标端口进行传送。这时所有数据都不能发送成功，形成网络“大塞车”。

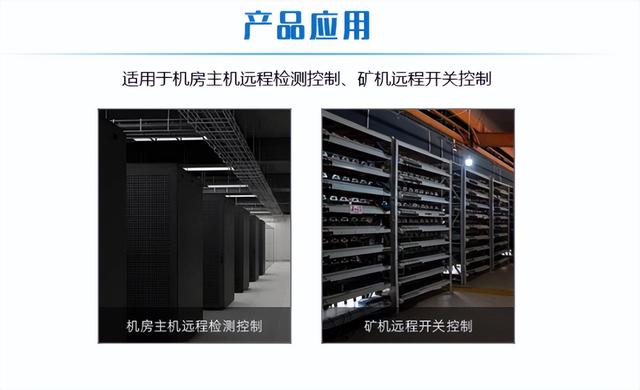

DAM-HUB8N 产品应用采集

五、集线器的优缺点。

优点包括：1.集线器的重要功能就在于连接多个不同的局域网，将这些集中到单一的设备上来，并且让这个设备来负责联通这些链接的位置。集线器是一个集中式、广播式的中继设备，能够接受两端不同的信号，并且将信号复制、放大后传送到相对的另一端。2.集线器价格便宜，组网灵活。集线器使用星型布线，如果一个工作站出现问题，不会影响整个网络的正常运行。

缺点包括：集线器不具备交换功能。一般集线器对数据包的处理大部分都是简单地将数据包复制并放大后，送到目前连接该集线器的各县设备商，因此数据包充斥在整个连通的局域网中，同时仅有一组数据交换的信号，所以在数据包传输量较大的居于网中，集线器将无法有效地传输数据，因为可能同时传送多份数据，从而造成数据包的冲突问题问题增加。

　　以上就是我们从定义，工作原理以及作用三个角度介绍的的集线器，相信大家对集线器也有了很好的认识与了解。

2、rs485集线器的作用及工作原理详解，485共享器和485集线器是一个东西吗

什么是485共享器

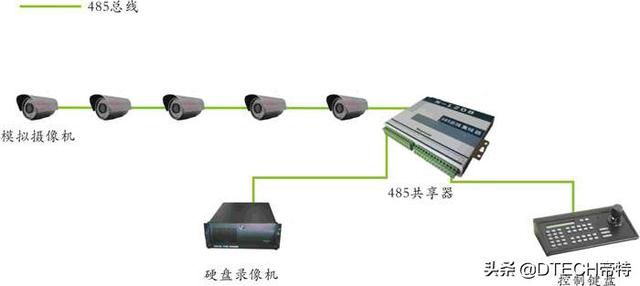

485共享器是一款解决多个485主控制设备共同来控制前端485从设备（如云台，球机，解码器等）的最佳辅助工具，在许多视频监控项目中，原有的监控只是工作人员通过控制键盘对云台进行监控，云台的图像资料传输到监视器让工作人员监控。

其录像资料则存储在磁带中，或者没有存储。随着硬盘录像机的流行，将云台得到的录像资料传输，存储到硬盘录像机中变得可行。

但是在施工方进行施工时，发现了一个问题：硬盘录像机和控制键盘都通过同一个485总线对云台进行控制，由于硬盘录像机和控制键盘的485数据通讯线出来的电压不同，如果两个485总线并在一起，就产生了电压差的问题，从而导致整个系统都不能使用。

这种情况下，使用全光隔离型485共享器就可以很好的解决多个主控设备并存在一个485系统的问题，实现多个485主控设备都独立驱动，相互隔离开来。

485共享器功能特点

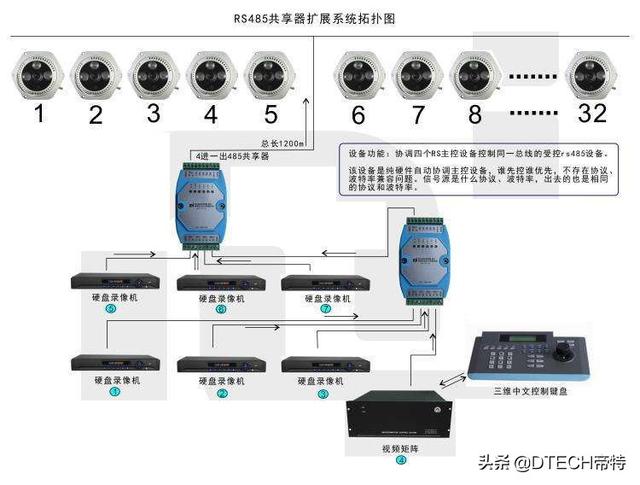

1：多个RS485 输入端口，共享控制一个RS485 输出端口。 各个端口之间为全光电隔离的，独立驱动，互相不影响。

2：每个输入端口均有相应的指示灯对应，可以迅速判断现场哪根总线出问题了。

3：兼容设备间不同的通讯协议、纯硬件上RS485 信号的分隔485总线

4：从根本上解决了不能多台设备（硬盘录像机）控制多台设备（球机）的问题。

5： 适合多台RS485 设备，需要控制同一个RS485 设备的环境下使用。

6： 可以多台共享器级联，以扩充输入设备的容量。

7：485共享器的各个端口之间是相互隔离的，相互独立驱动的，保证了整个系统的稳定性。

8：485共享器采用几乎零延时设计，数据可以双向传输，自动判别流向，波特率自适应。

9：工程上有时会出现多个主控设备，要求主站控制的时候，分站是不能控制，而分站控制的时候，主站可以抢先过来控制。这样就需要定制带有优先权的485共享器。可以通过设置不同的权限来实现各个主控设备的等级，从而避免485总线的冲突占用情况。

10：485共享器的输入端和输出端，传输距离可以达到1200米。

什么是485集线器

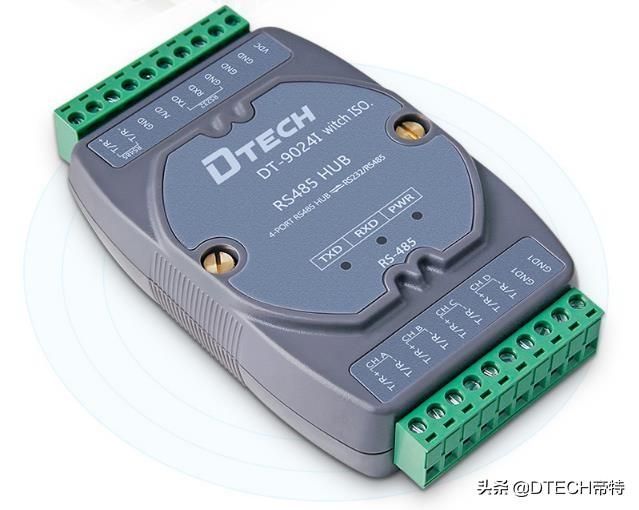

485集线器是一款内部采用双核、无休（不间断工作）的设计，专为解决复杂电磁场环境下RS-485大系统要求而设计的RS-485总线分割集线器。它支持传输速率最高达115.2KBPS，为了保证数据通讯的安全可靠。

RS-485接口端采用光电隔离技术，防止雷击浪涌引入转换器及设备，内置的光电隔离器及1500W浪涌保护电路，能够提供2500V的隔离电压，可以有效地抑制闪电（Lighting）和ESD，同时可以有效的防止雷击和共地干扰，供电采用外接开关电源供电，安全可靠，非常适合户外工程应用。

485集线器功能特点

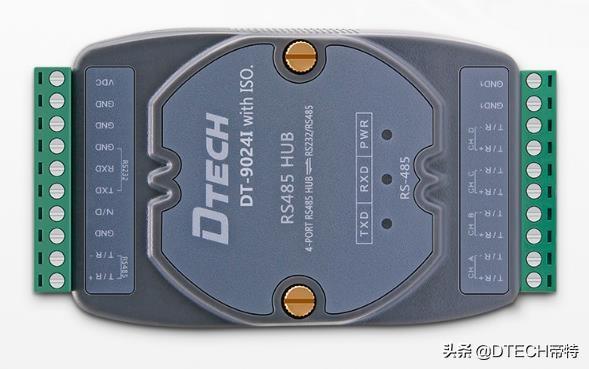

1、RS485集线器是一款高性能光电隔离加强型多功能的RS485的接口集线器；

2、该产品配有外接电源，具有体积小，传输距离远、速率高、性能稳定等特性；

3、兼容RS-232、RS-485TIA/EIA标准；

4、自动发送/接收数据，无需外部的流量控制信号，三线（TXD.RXD.GND）制通信；

5、支持300-115200BPS波特率通讯，波特率自适应，不受通信协议限制；

6、一路RS232或RS485信号输入，四路RS485信号输出。其通讯距离超过3000米；

7、每路支持节点：最大支持128个节点；

8、工业级光电隔离：为所有的RS-485接口提供2.5KVrms的光电隔离，有效的解决了外界雷击浪涌和地电位差带来的传输问题；

9、数据流向控制，通过硬件解决数据流向问题，自动辨别和控制数据传输方向，故障接口自动隔离；

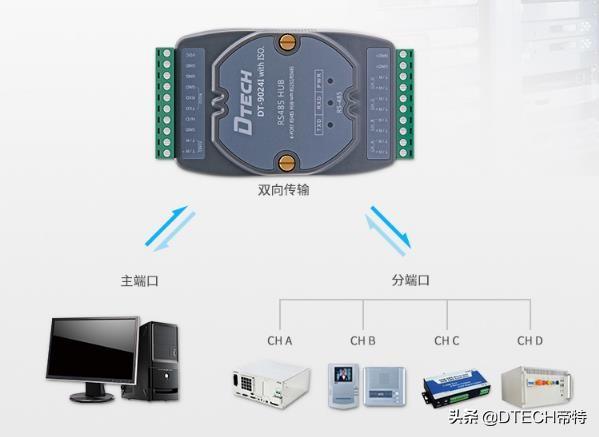

10、提供更加灵活的RS-485/RS-422星型总线结构，RS-485接口输入，输出端均采用独立驱动方式，改变原有总线的单一式结构为网络结构，给工程建设及系统的稳定性带来极大的好处。

485共享器和485集线器的区别

485集线器是解决485总线星型布线的设备，由于485设备广泛分布，将设备手牵手的连接不太现实，所以用485集线器来组网，可以实现一台主机管理多条485总线上的设备，各条总线相互独立驱动，互相不干扰。

从而保证了485网络的通信稳定性。485共享器主要应用于多个设备要共享控制前端的受控设备，在很多监控工程中，经常会遇到多台设备（硬盘录像机，键盘等）控制多台球机的问题，一些工程商布线没有采用手拉手的接线方式，而是很多条485总线并在一起，由于都是485接口，485设备之间存在电位差的问题而导致，硬盘录像机（键盘等）不能控制球机（解码器等）。

这种环境下，工程商多采用485共享器来解决。485集线器与485共享器区别就是一个是正向数据传输和另外一个是反过来数据传输多路入，一路输出。
