1、西门子scl编程实例讲解：西门子博途SCL编程示例

功能说明：一个转盘如下图所示，有电机拖动，每转90度，转盘停止10s，并不断重复上述过程，除非按下停止按钮。

编程介绍：

根据上面的功能描述可以容易想到用三个in变量，一个out变量，及定时器变量，当按下启动按钮，转盘旋转，当转90度，也就是开关SQ动作，转盘停止10s后再次旋转，如此反复。

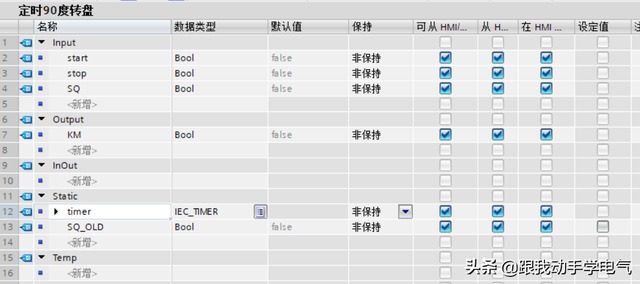

那么，我们就编写一个FB来实现上述功能，接口变量如下：

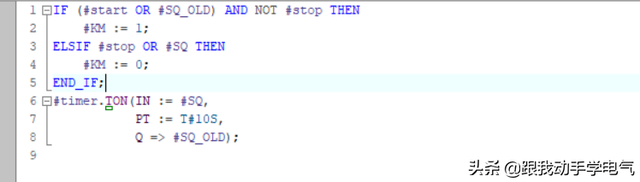

然后编写SCL程序，根据功能分析，可以使用条件IF语句很容易实现，具体程序如下：

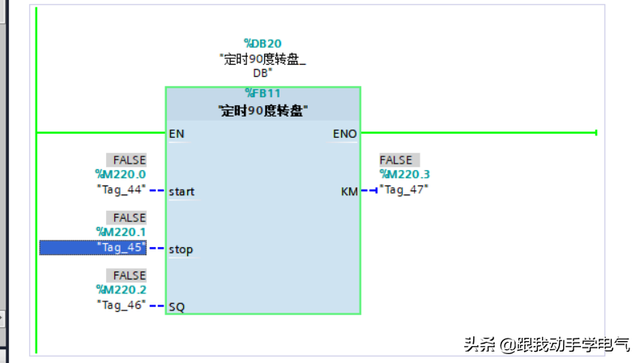

在循环组织块OB1中调用FB，并进行仿真如下图所示：

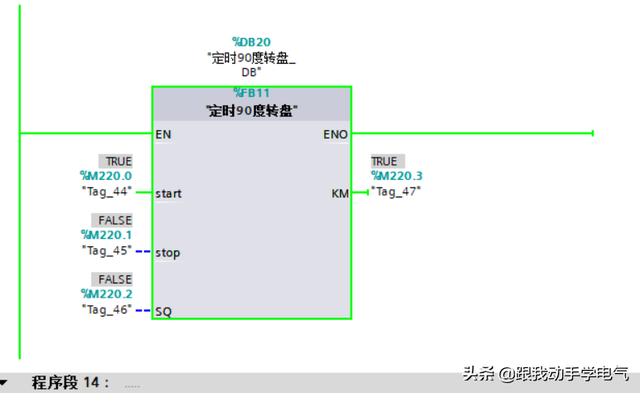

当按下启动按钮，转盘旋转

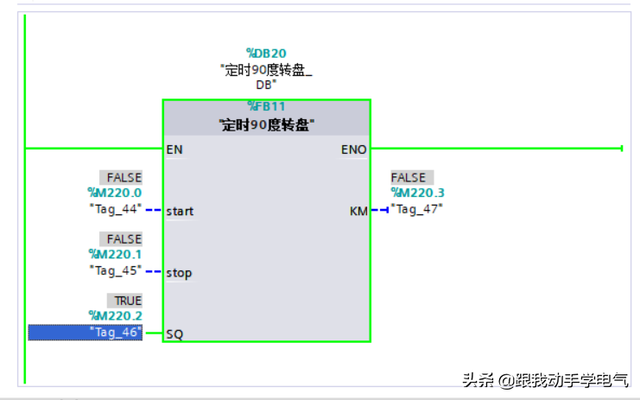

当转盘旋转到90度，转盘停止

当10s后，转盘再次旋转，

2、西门子scl编程实例讲解，西门子SCL编程实例

SCL（Structured Control Language，结构化控制语言）是一种基于 PASCAL 的高级编程语言。这种语言基于标准 DIN EN 61131-3（国际标准为 IEC 1131-3）。根据该标准，可对用于可编程逻辑控制器的编程语言进行标准化。SCL 编程语言实现了该标准中定义的 ST 语言 (结构化文本) 的 PLCopen 初级水平。

今天讲解西门子博途软件中使用SCL语言编写一个电气工程师面试中经常会碰到的一个程序。控制逻辑：按钮I0.0, 灯1 Q0.0，灯2 Q0.1，灯3 Q0.2。按第一次灯1亮，第二次灯2亮，第三次灯3亮，第四次三个灯全灭，要求只用触点线圈指令完成此程序。

首先在项目树中添加一个FB函数块，选择语言为SCL。打开FB块后，在指令列表中可以看到SCL的指令。 SCL 除了包含 PLC 的典型元素（例如，输入、输出、定时器或存储器位）外，还包含高级编程语言。表达式，赋值运算，运算符，程序控制。这些只需使用条件执行语句和赋值运算即可完成此程序。

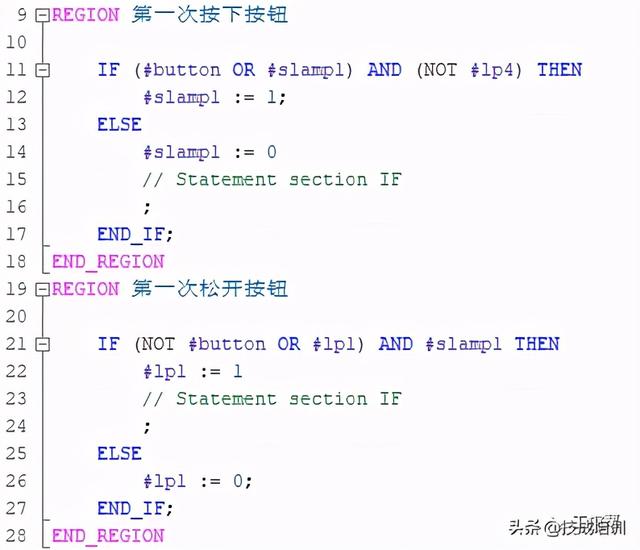

1. 按钮第一次按下时，灯1亮且自保持。

2.NOT #LP4是用于第四次按下按钮时灯1，2，3灭。

3.第一次按钮松开时lp1值为1，用于记住按钮松开的状态。

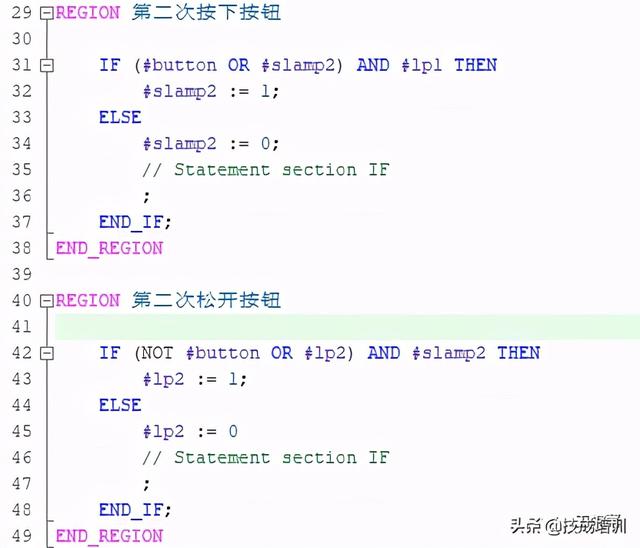

1.第二次按下按钮时，灯2亮。

2.第二次按钮松开时lp2值为1。

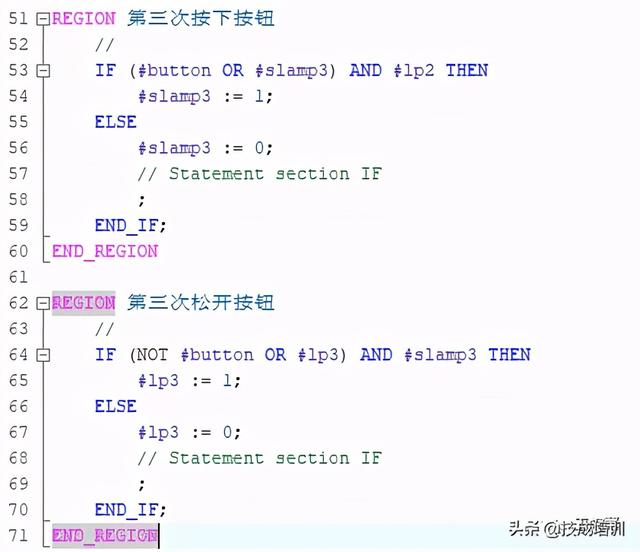

1.第三次按下按钮时，灯3亮。

2.第三次按钮松开时lp3值为1

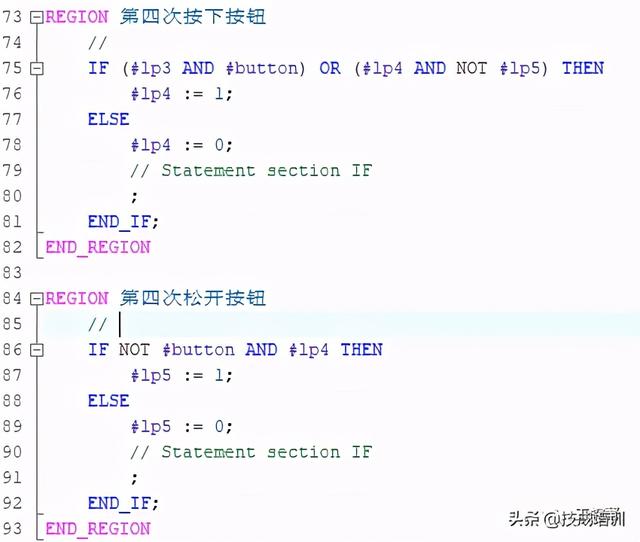

第四段程序：

1.第四次按下按钮时，灯1，2，3全灭。用lp4断开灯1后，其它灯依次断开

2.第四次松开按钮，接通lp5，然后再断开lp4，lp5，便于再一次启动。

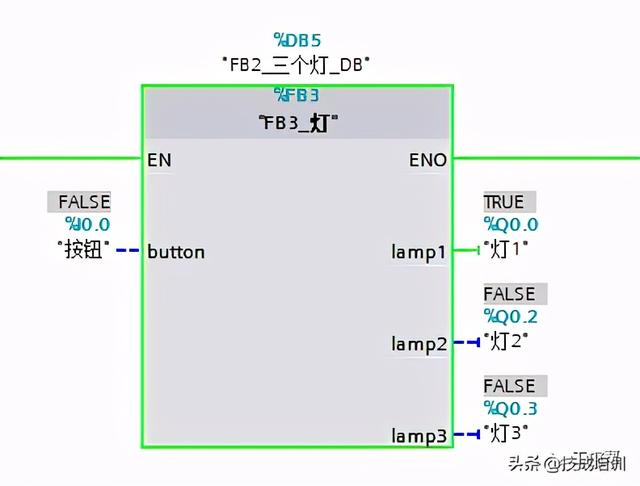

在OB1中调用FB3函数块，自动生成一个FB3的背景数据块DB5，通过按钮I0.0测试，灯1，2，3的通断符合控制要求

此程序用计数指令，移位指令，置位复位指令或者比较传送指令都可以完成。在面试时会要求只使用线圈触点指令完成程序，这样增加了难度，更能考验逻辑思维能力。
