1、太阳能壁挂式热水器安装说明书：挂壁式太阳能热水器的优缺点 壁挂式太阳能热水器的安装

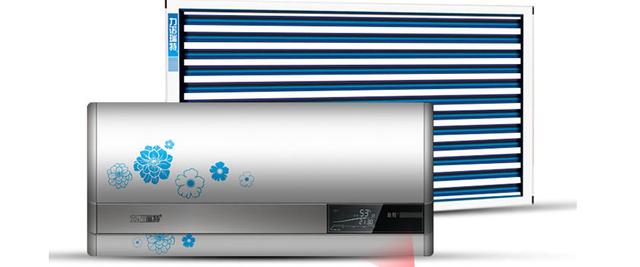

一、壁挂式太阳能热水器的简介

属于分离式太阳能热水系统，水箱放置在阳台内，集热器放置在建筑南立面阳台上。其工作原理为：利用平板集热管将吸收的太阳辐射转换成热能。利用虹吸原理，热能到达水箱与水换热，从而使整个水箱内的水温逐渐升高。壁挂式太阳能热水器有两种，水箱放置在阳台内，集热器放置在建筑南立面阳台上。另一种是储热集热一体化的闷晒式太阳能热水器。 热水系统是平板集热器里面的翅片将吸收的太阳辐射转换成热能，使得集热器换热管内中的工质的温度不断升高，利用热液密度小，冷液密度大的特点，通过循环管路，在集热器与水箱之间形成冷水自上而下，热水自下而上的自然循环。通过这种循环，使水箱内的水逐渐升温。由于平板集热器内的工质为抗低温液体，能保持在零下40度不冻。所以即使高寒地区，一年四季也可正常运行。

二、壁挂式太阳能热水器的优缺点

优点

(1)分体安装：热水系统的集热器部分与水箱完全分离，集热器在阳台外部(或内部)安装，水箱充分利用阳台的室外空间，解决了高层建筑的用户无法安装太阳能热水系统的问题，并且实现了太阳能与建筑的完美结合。

(2)承压运行：水循环系统为承压系统，出水压力稳定，能达到恒温恒压，冲刷感强，使洗浴更加舒适。

(3)系统节能：工质循环系统为自然循环，所以在阳光充足的情况下，提供用户热水，但是整个系统为零能耗。

(4)单向换热：平板集热器换热管内不走水，集热器和水箱是换热式工作。并且换热属于单向换热。因此，水箱内的热量不会通过集热器向外流失。

缺点

1.壁挂式太阳能热水器无法知道介质容量 一般阳台壁挂太阳能长期高温运行，介质也会逐渐蒸发，对用户来说最大的问题就是：不知道介质容量的多少，何时需要加液、补液。产品日后维护给用户造成很大麻烦。

2.壁挂式太阳能热水器水箱安装位置受局限 现在市场上的壁挂式太阳能热水器一般产用自然循环，由于自然循环太阳能管路细循环阻力大，使得冷热交换速度缓慢，再加上管路安装条件苛刻，所以水箱必须高于50cm以上，如果集热器安装在阳台栏杆上，那么水箱必须高挂在墙上，高低落差小等原因，导致换热缓慢、效率低下。

3.壁挂式太阳能热水器加防冻液麻烦 一般阳台壁挂太阳能热水器采用间接换热方式，运行需用介质循环以防止寒冷地区管路结冰和直接循环集热器里容易结水垢的问题。但是加入介质必需专用充液泵，不定期的加液、补液都需专业人员来完成，操作繁琐。

4.壁挂式太阳能热水器换热效率低 目前市场上阳台壁挂太阳能产品主要为自然循环，水箱主要采用夹套内胆和胆中胆两种。夹套水箱的换热效率低，得热量少。而胆中胆水箱，虽然解决了夹套水箱易氧化腐蚀问题，但更大程度上减少了换热面积，导致系统循环性能大大下降，换热效率自然也很低。

三、壁挂式太阳能热水器的安全性能

安全一：冬季“防冻”的太阳能 一般的太阳能，

寒冷的冬季，真空管结冰被冻，热水器也随之“冬眠”。平板技术，由于有速热工质，低温启动快，传热效率高。应用该技术的集热器在高寒地区零下40℃的环境下，管内不结冰，无任何“冻坏”的担忧。

安全二：高温“防炸”的太阳能 一般真空集热管内部走水，一旦炸裂，不仅热水器也无法正常使用，而且对人身安全产生巨大威胁，对于阳台壁挂式问题更为突出，为了解决这个棘手的难题，新一代科技结晶——平板换热技术，采用特有集热换热结构，管内无水运行，可以承受超冷热冲击不炸管。轻松享受热水，摆脱炸管担忧。

安全三：安全“防漏”的太阳能 传统热水器水箱和真空管内部连通，单支真空管漏水，整个热水器随之崩溃。漏水在低温下结成“冰溜子”，威胁人身和建筑安全。平板集热换热技术，实现热水器全封闭运行。

安全四：轻松“防垢”的太阳能 热水器再好，真空管内壁上结上厚厚水垢，水流无法畅通，热量无法传递，实在令人头痛。平板集热换热技术，实现换热流道内无水运行，适应不同地区的各种水质，顺利解除水垢烦恼。

四、如何安装壁挂式太阳能热水器

1、确定安装位置 确定太阳能热水器安装位置下面不是居民活动场所，安装场地符合产品要求，例如挂机安装的墙体必须是厚度>250px的实心墙,容量为80升以上的安装时最好加装较牢固的托架；由于水箱与集热器是分离的，那么可以将集热器“嵌”在阳台有日照的地方，水箱则可根据需要，置于厨房、卫生间等处。 2、加固稳定 如果墙外有墙托或者有向外延伸的部分，而且向阳，可把集热器固定在上边，并用不锈钢的三角架加固，以及用加长膨胀钉加固，长度应该超过墙体的厚度。若无墙托，可以在向阳的墙体用不锈钢托架把集热器固定在墙上。 3、避开保温层 如果遭遇既有建筑结构障碍，例如有些高层墙体外层有保温层，物业部门不让安装。阳台下面，没有保温层的部位，就可以统一确定一处美观、实用的位置，让业主安装阳台壁挂式太阳能。

五、如何选购壁挂式太阳能热水器

1、现在市场上成熟的壁挂太阳能产品是以平板集热器和夹套搪瓷水箱为主要构件的平板壁挂太阳能。

2、在平板壁挂系统中，水箱是最重要的环节。大家都知道，壁挂太阳能水箱的工作状态是在高温高压下的，其内胆所受的环境甚至比电热水器还要恶劣。由于水箱所属的恶劣环境，水箱的质量就显得尤为重要。

3、实行标准化配件是一个公司用于承担责任的基础，是对广大用户的负责。

4、售后服务是检验一个企业是否把消费者放在心里的重要标志。

5、从品牌上来看，壁挂太阳能属于刚兴起的太阳能热利用分支，自我品牌发展时间较短，相对品牌实力也小。

2、太阳能壁挂式热水器安装说明书，太阳能壁挂热水器施工应用手册

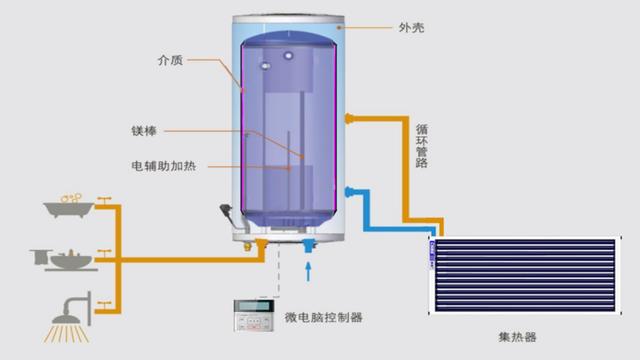

系统运行原理：

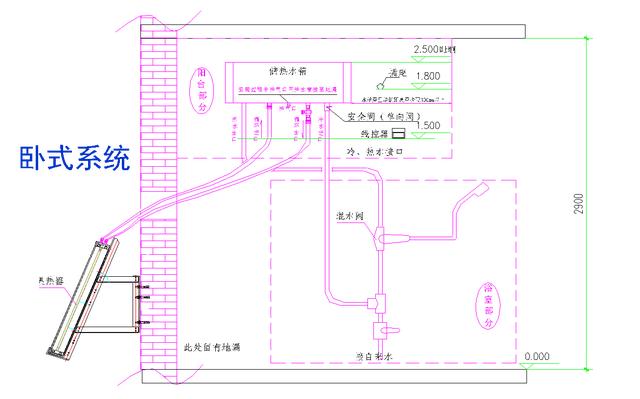

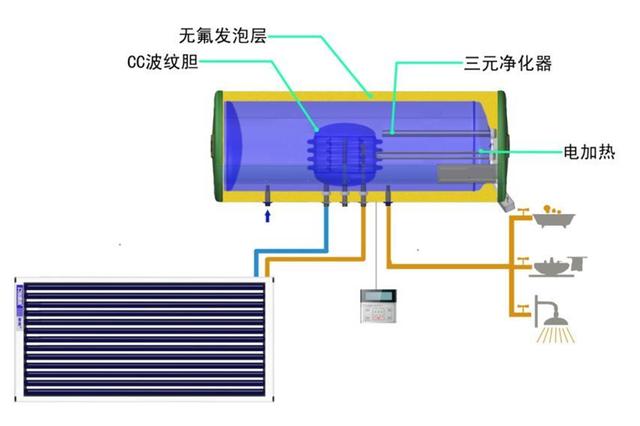

1、卧式系统原理图：

系统安装总体要求：

1、太阳能集热器安装在建筑阳台、墙面或建筑其它部位，不得影响该部位的建筑功能，并应与建筑协调一致，保持建筑鹭港统一的外观。

2、阳台壁挂式太阳能热水器的管线等不得穿越其它的室内空间。

3、太阳能集热器的方向宜朝南、南偏西或南偏东15°以内。偏向角度大于15°或垂直安装时，会对集热效果有影响，应进行集热面积补偿，补偿面积不得超过标准配置面积的一倍。倾斜安装补偿面积如下表：

偏离角度南偏西30°南偏东30°南偏西60°南偏东60°南偏西90°南偏东90°补偿面积10%20%30%

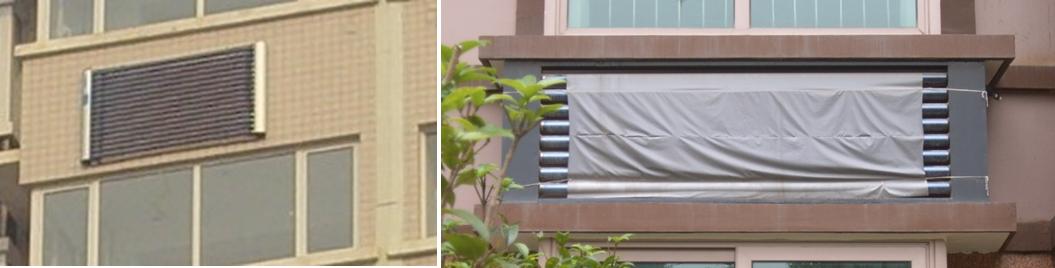

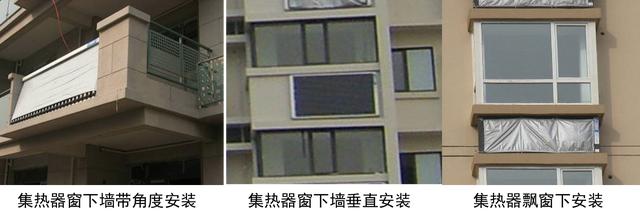

阳台壁挂集热器与墙体的安装角度以20°～25°之间为宜，如果有垂直安装需求建议补偿面积为15%以上。垂直安装工程实例：

4、安装过程中如果集热器存在遮光现象（日照时间应在4小时以上），应及时通知甲方，停止施工，如必须安装，需由甲方签字盖章确认。

5、在工程全面施工前，要制作样板间，样板间要经甲方、监理等部门书面验收，后期施工严格按照样板间施工。

6、对于施工关键节点要拍照片传予相关单位存档备案。

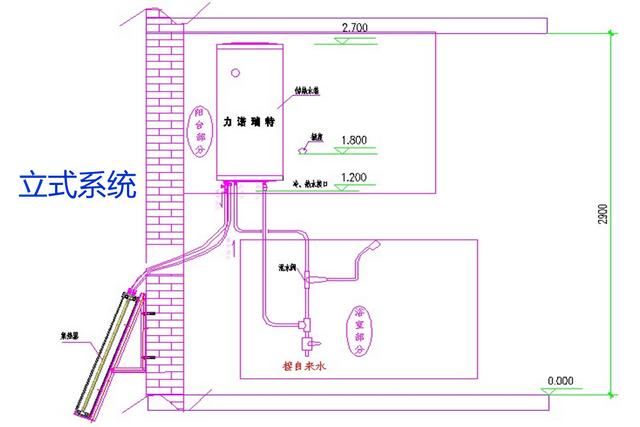

系统安装示意图：

施工步骤及注意事项：

1、预埋件的安装：

1.1预埋件的安装要在甲方对安装墙面进行保温及防水前进行预埋，预埋件可以要求甲方根据公司评审过的设计图纸进行预埋。

1.2预埋件伸入实体墙部分不小于80mm，或根据图纸进行预埋。

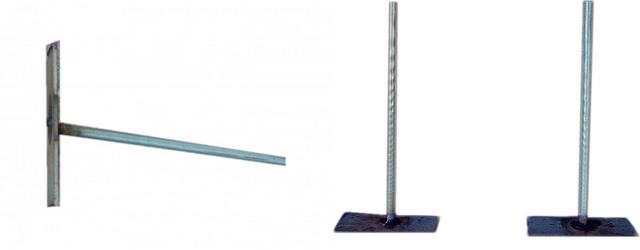

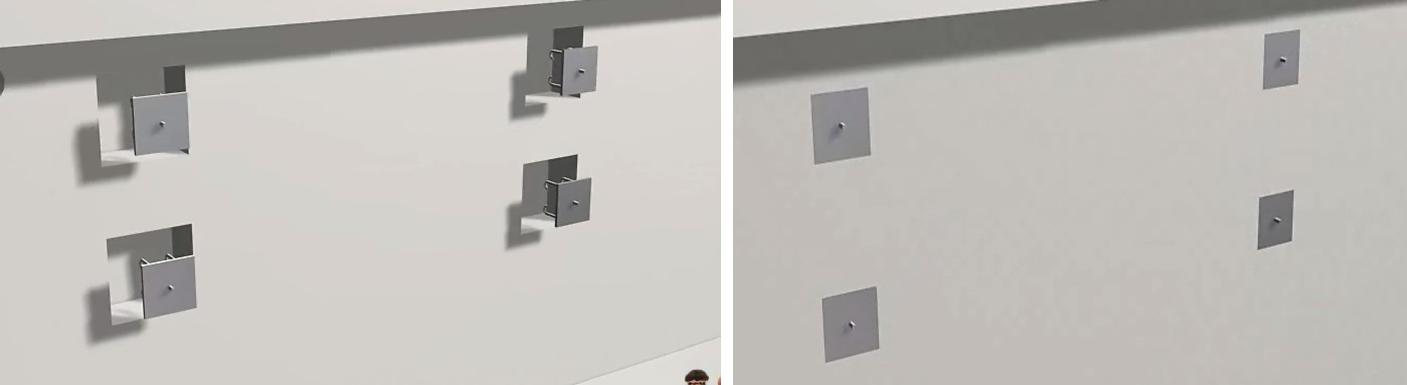

1.3预埋件的长度设计要考虑墙体厚度、保温厚度、防水预埋部分承重能力等因素。预埋件安装示意图：

1.4如果安装墙面是空心砖砌墙或其他承重能力差的墙体，需预埋穿墙螺栓或其他加固方式。采用穿墙螺栓时，要求其直径不小于10mm，并根据设计图纸预埋穿墙螺栓，内侧螺栓用防腐且厚度不小于2mm的铁板通过焊接方式连接在一起，连接要稳固。

2、穿墙孔施工：

2.1穿墙孔的位置要严格按照设计图纸确定，穿墙孔上沿与水箱接口的垂直高差不能小于600mm，如果垂直高差过小，不能保证循环管路向上的坡度。

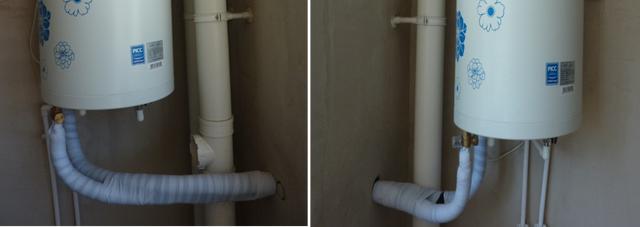

图示为高度差不满足要求的工程实例：

2.2穿墙孔从外墙到内墙的坡度不应小于5度。

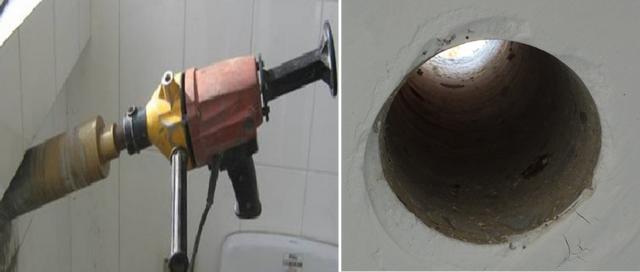

2.3穿墙孔的大小根据介质管路的粗细及保温要求进行确定，一般介质管路为铜管时要求50mm，波纹管时要求70mm。

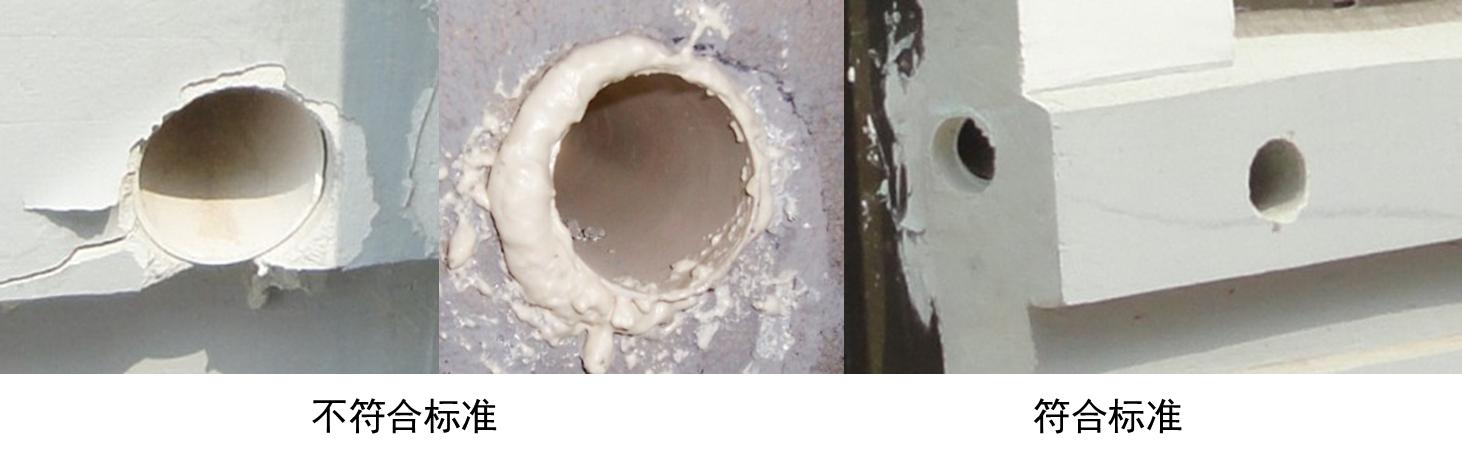

2.4根据甲方要求设置金属或塑料套管，套管与孔之间的缝隙应符合下列规定：

安装在墙壁内的套管，其两端与饰面相平。

穿墙套管与孔之间的缝隙应用阻燃密实材料和防水油膏填实，端面光滑。

3、集热器支架的安装

3.1有预埋件的安装：

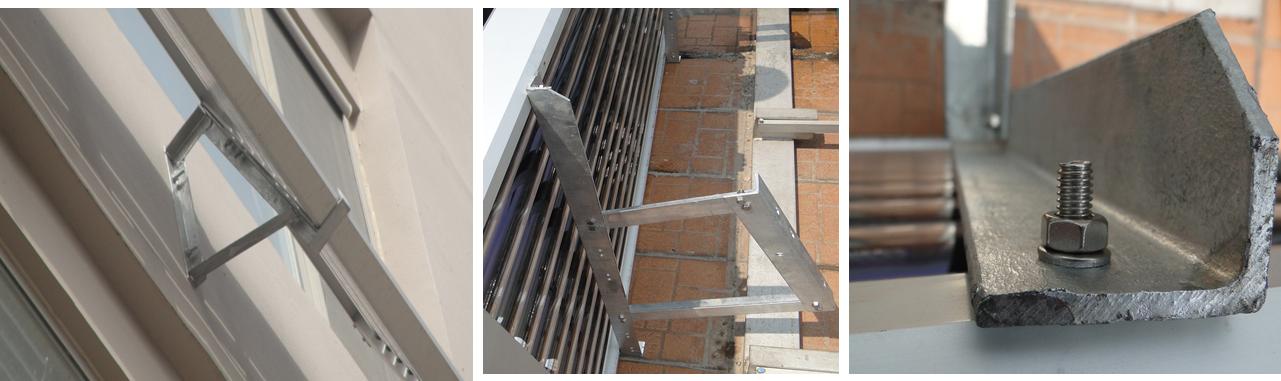

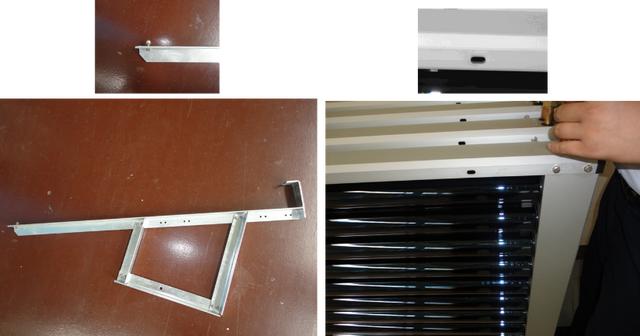

标准支架（公司配发支架）：直接将支架固定在预埋件上，螺母与支架之间要使用弹垫，并将螺母拧紧。安装完毕，要检查支架的稳固程度，确保支架的承重能力大于满载集热器重量的两倍以上。

现场制作的支架：

（1）使用材料要符合设计文件的要求；

（2）严格按照图纸进行制作；

（3）采用满焊焊接工艺；

（4）焊接完毕对焊点进行处理，使其平滑稳固；

（5）制作完毕统一进行热镀锌防腐处理或将支架锈迹清理干净后刷两遍防锈漆，待防锈漆干燥后在刷一遍银粉进行防腐处理。

3.2、无预埋件的安装：

确保墙体承重能力大于满载集热器重量的两倍以上。

支架安装位置要让集热器介质进出端靠近安装水箱的墙壁。

支架安装前要确认墙体是否有保温，如保温层60mm左右，用4个M10×150膨胀螺栓；如保温层较厚，则根据保温层厚度选择膨胀螺栓，保证膨胀螺栓插入墙体80mm左右。图示：

3.3集热器支架应利用导线与建筑预留的等电位导体进行连接，连接可利用螺栓压紧导线，连接要可靠。

3.4在安装支架时，应将介质进出口端支架略高于另一支架，以保证安装集热器时介质进出口端略高于另一端20mm。

4、集热器的安装

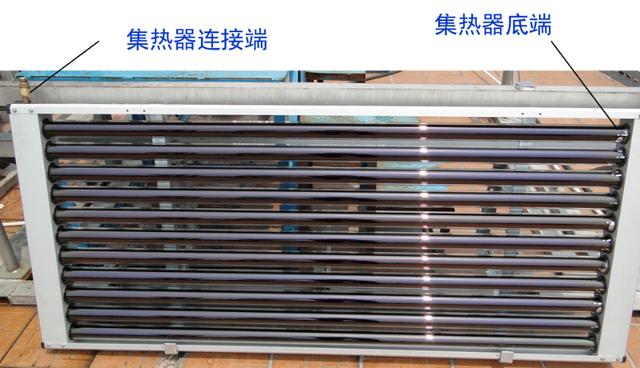

4.1集热器连接端始终在上部，可以位于左或右，根据具体的安装要求确定集热器连接端的左右定位，确保集热器连接端不低于集热器底端。

4.2 将集热器放在预埋件或已安装好的支架上，集热器上端要用公司配备的M6螺丝螺栓进行稳固连接，下端平稳的放到支架托钩上。见下图：

4.3集热器保护膜在系统运行前不能揭掉。
