一、开关接线图

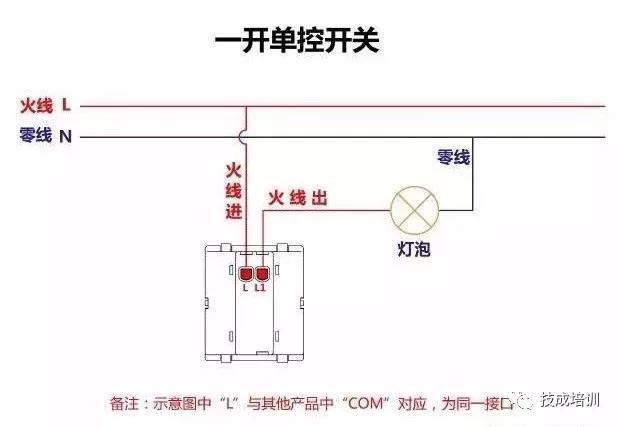

一开单控开关接线图

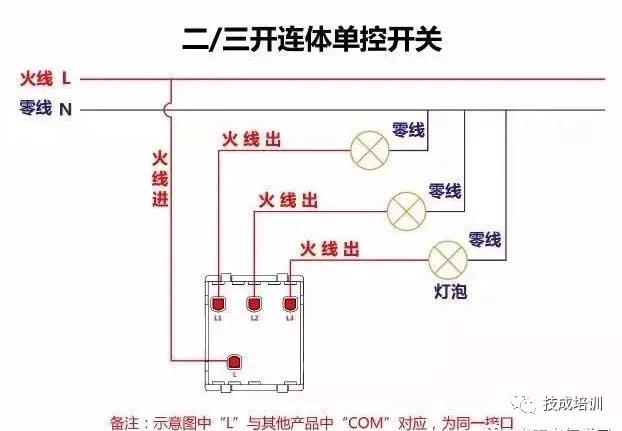

二三开连体单控开关接线图

四开连体单控开关接线图

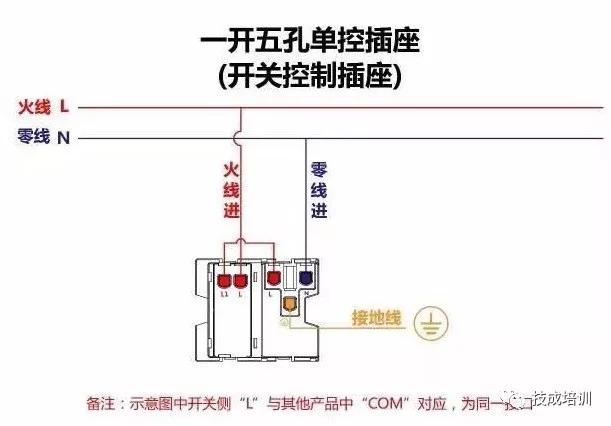

一开五孔单控插座接线图

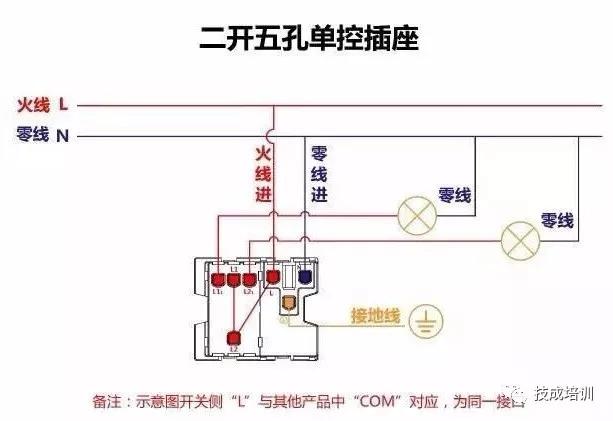

二开五孔单控插座接线图

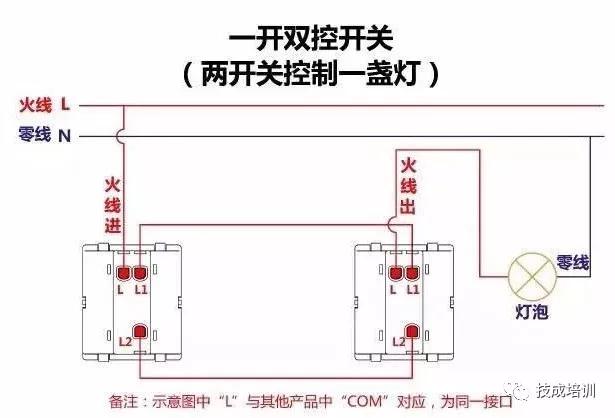

一开双控开关接线图

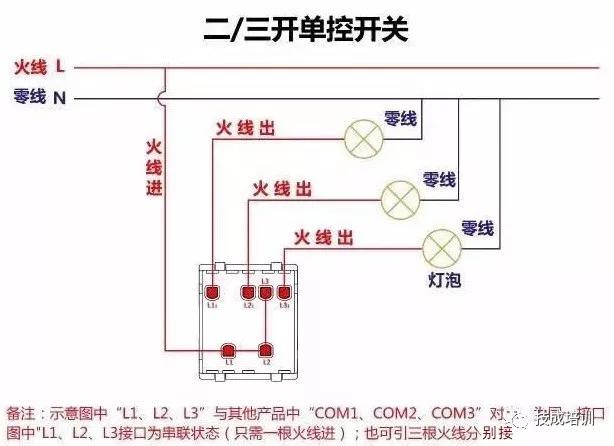

二三开单控开关接线图

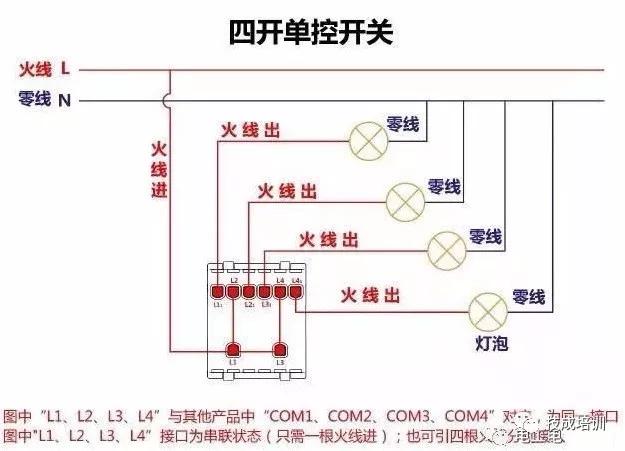

四开单控开关接线图

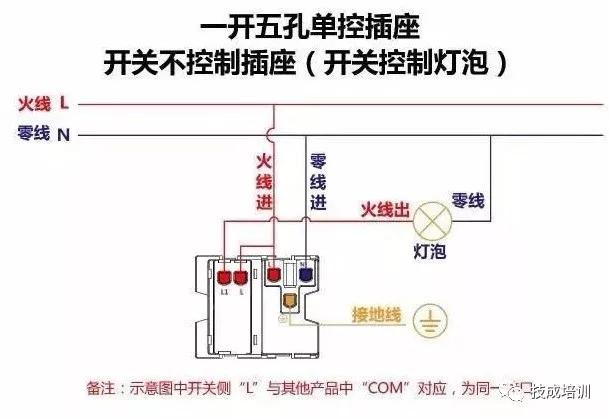

一开五孔单控插座接线图

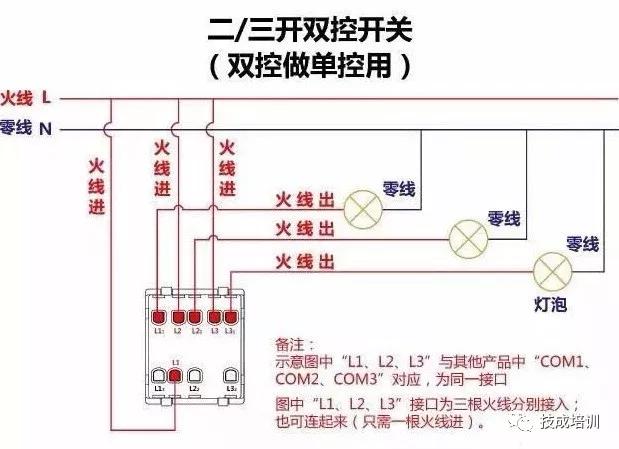

二三开双控开关接线图

一开多控开关接线图

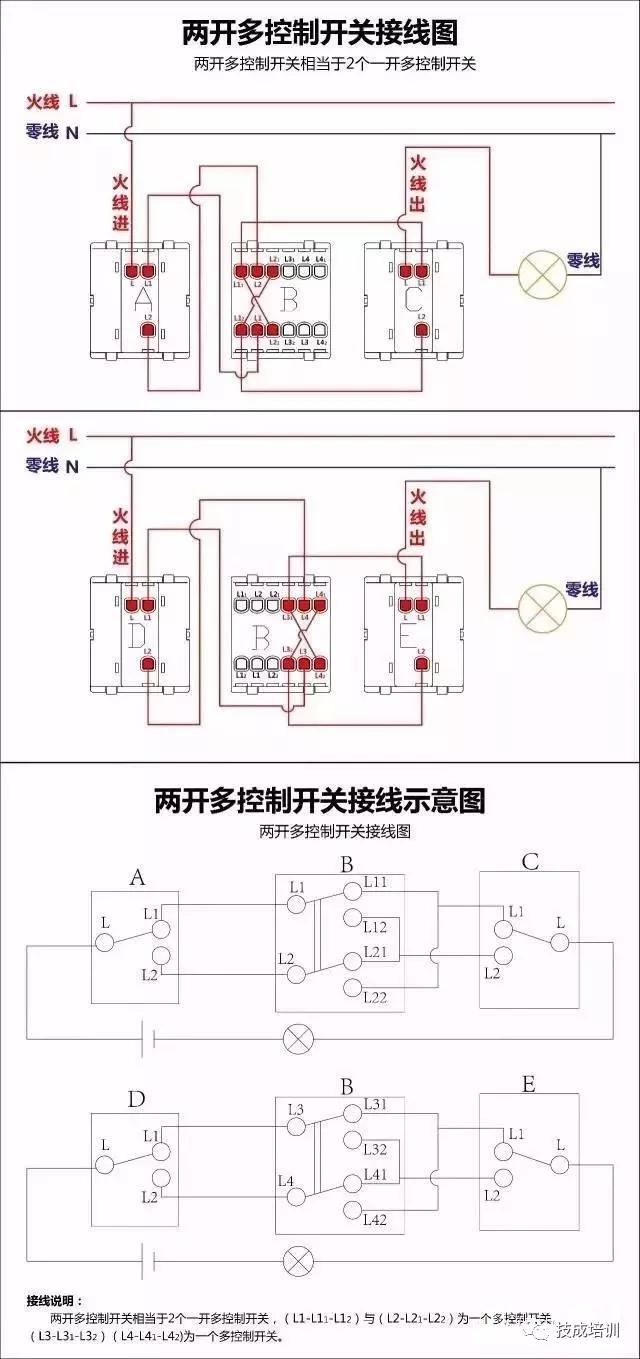

两开多控开关接线图

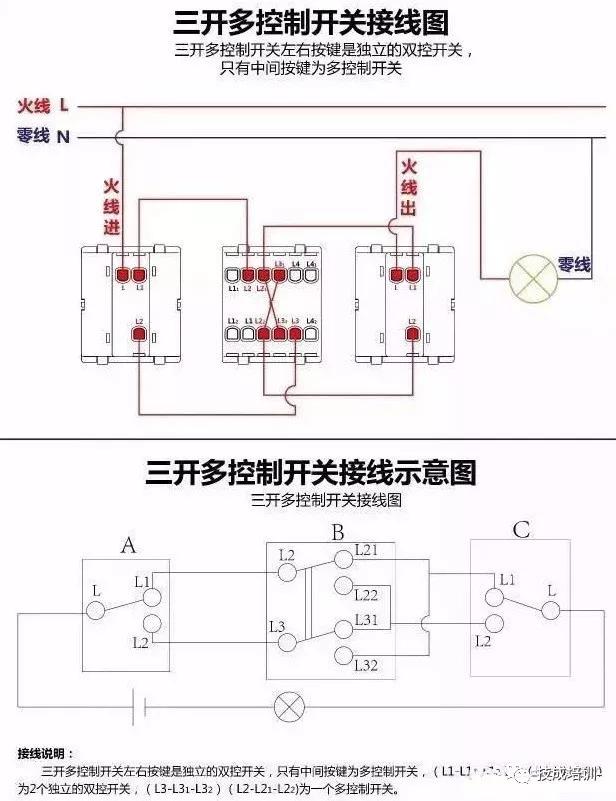

三开多控开关接线图

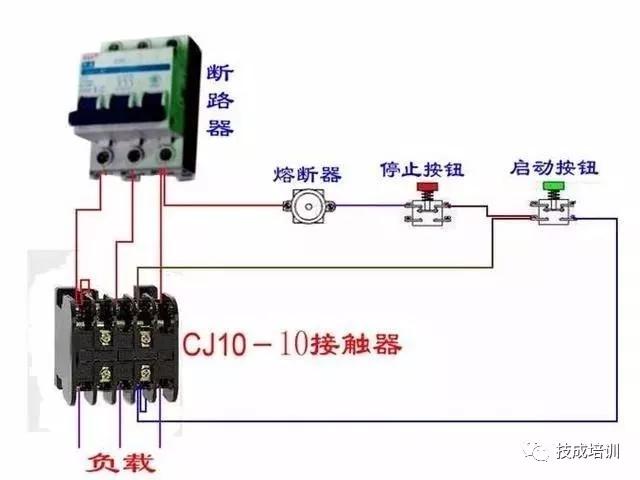

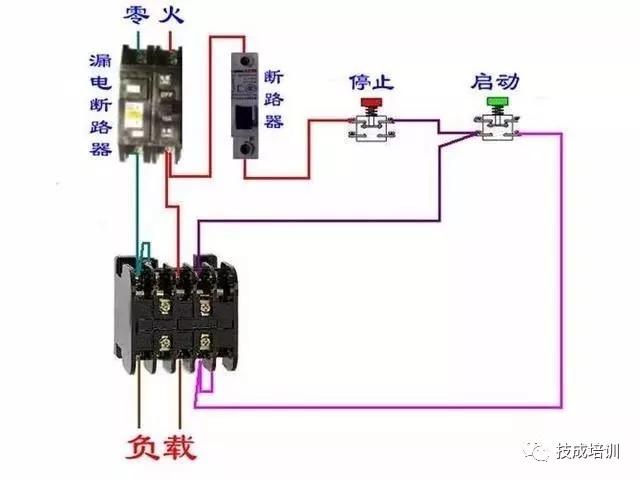

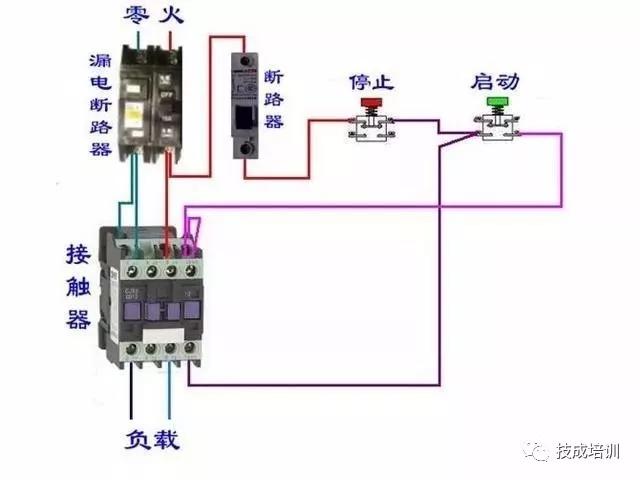

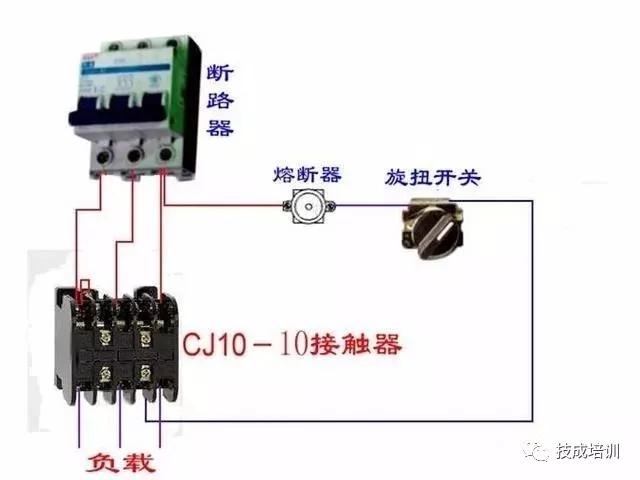

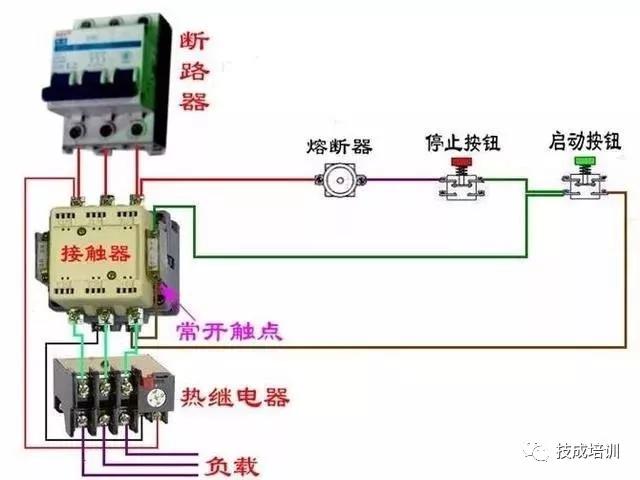

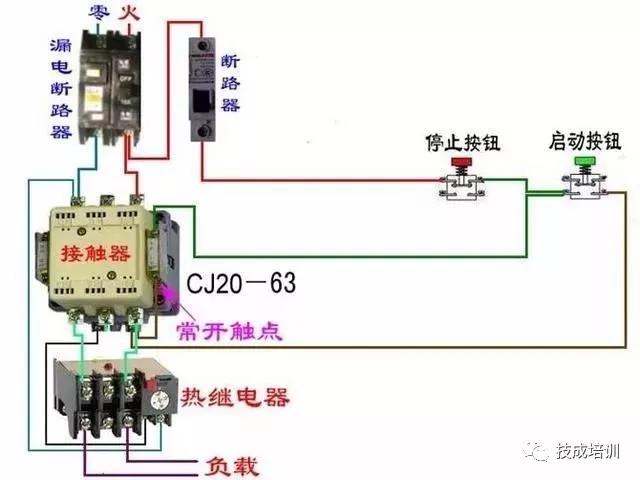

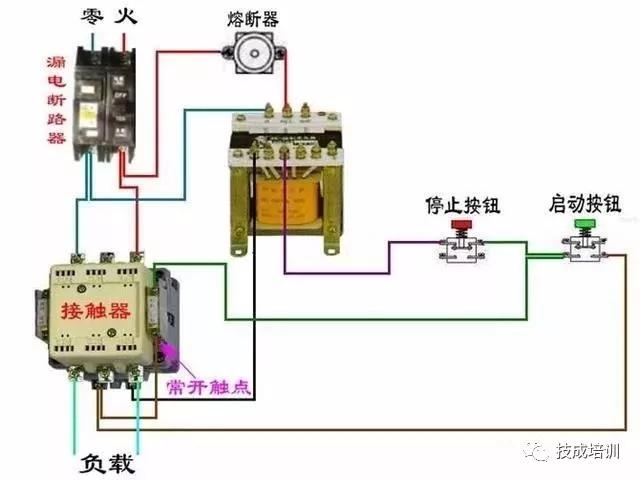

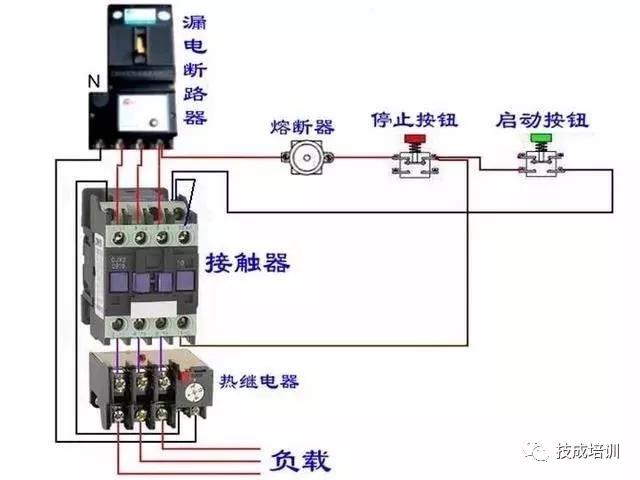

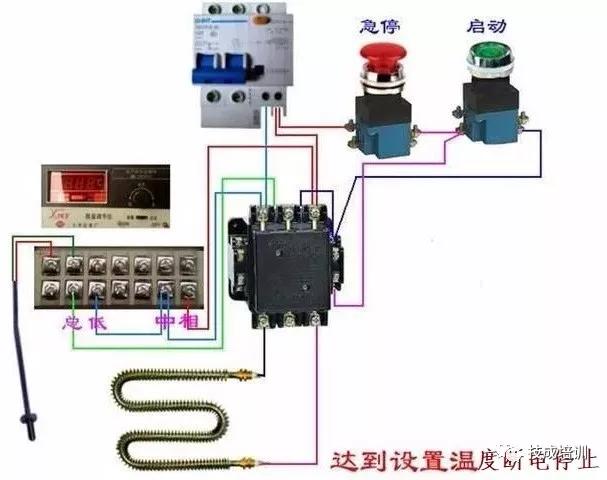

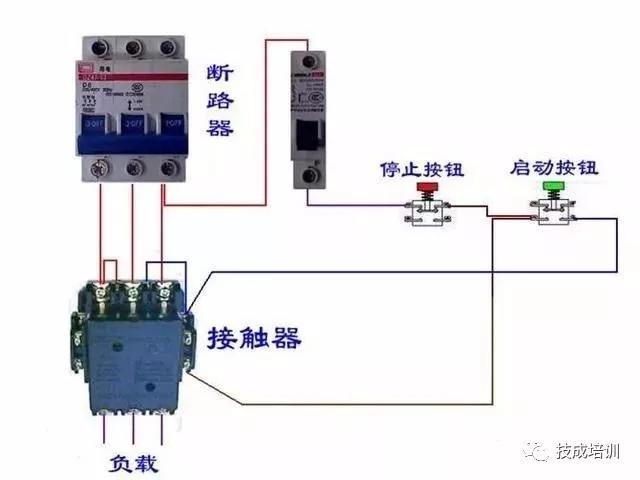

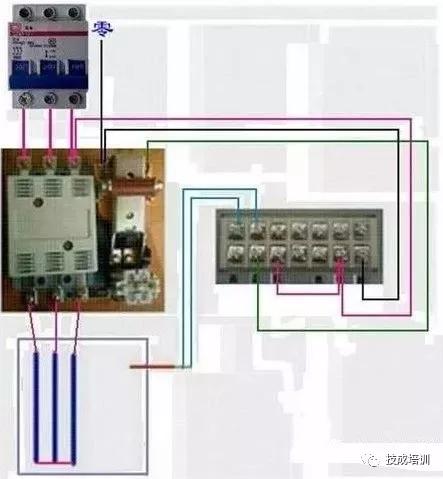

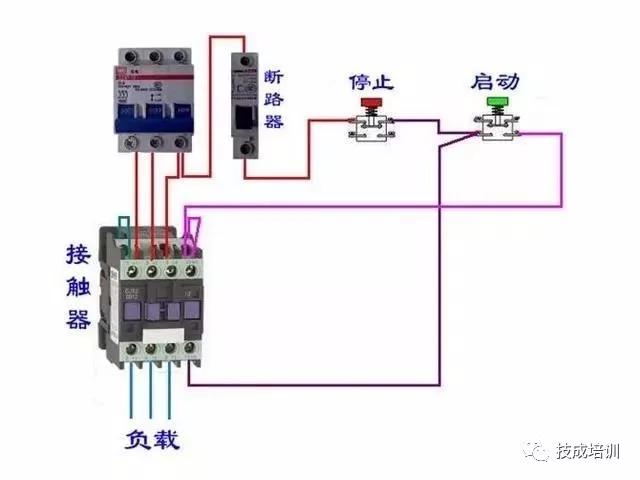

二、断路器、接触器控制回路：

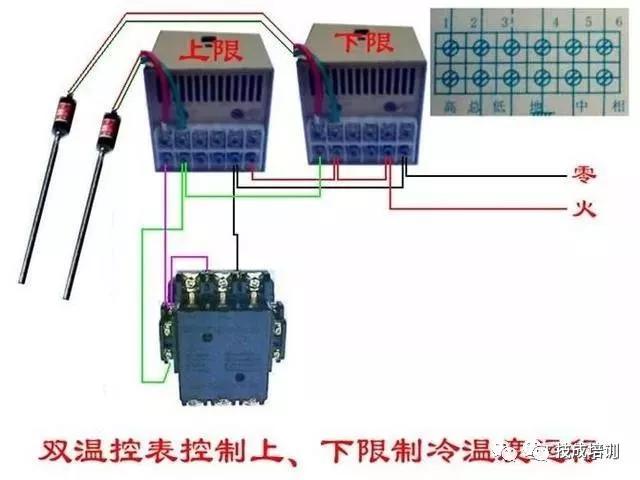

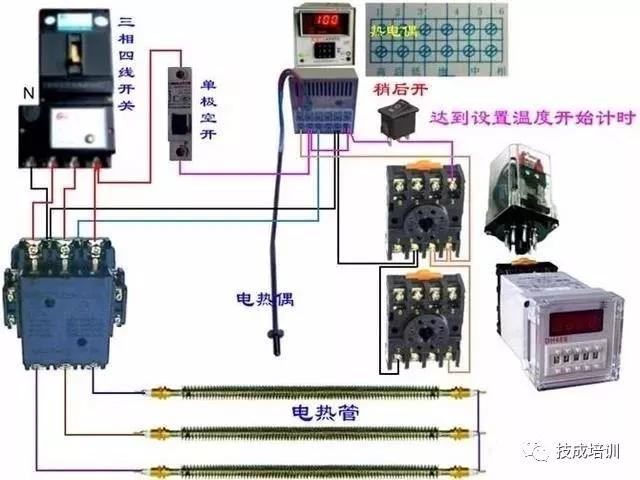

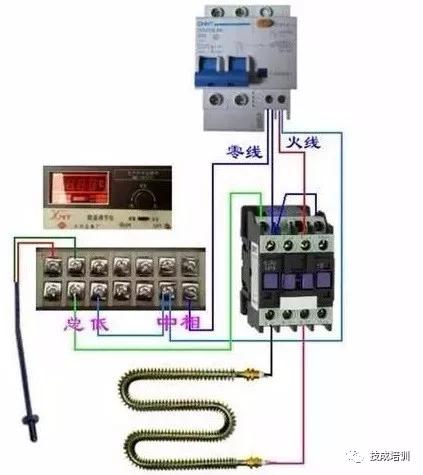

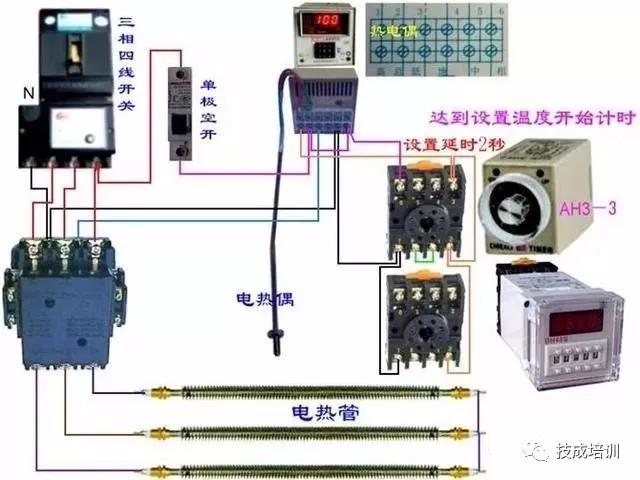

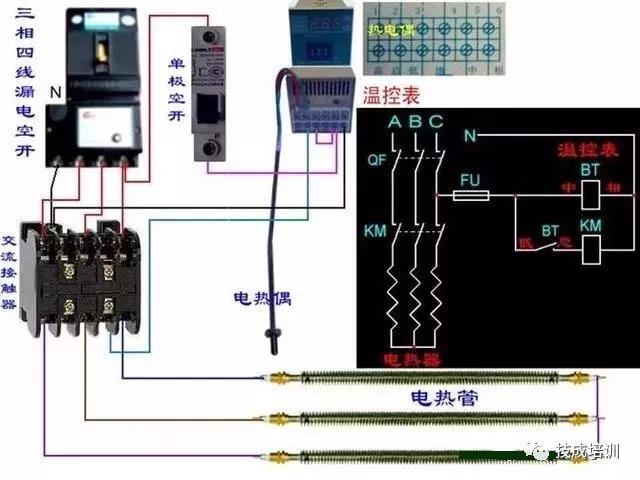

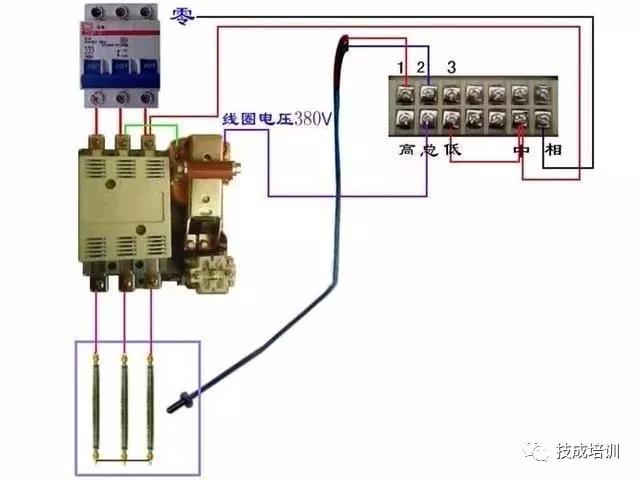

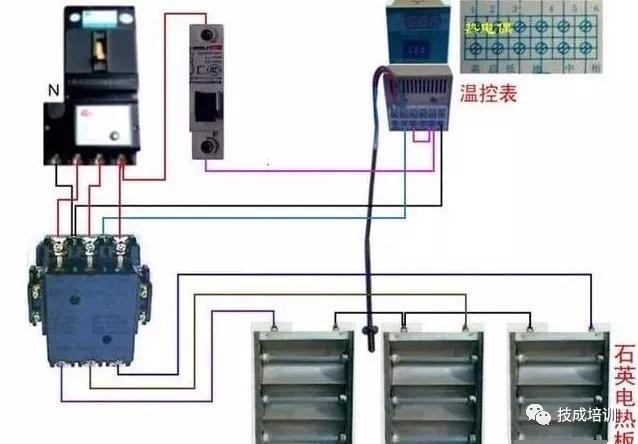

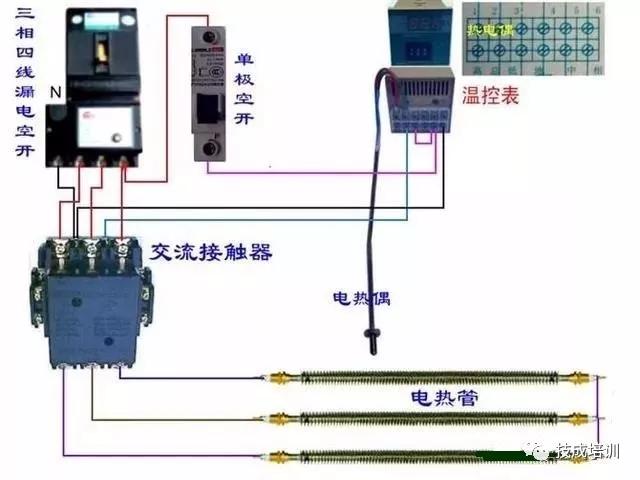

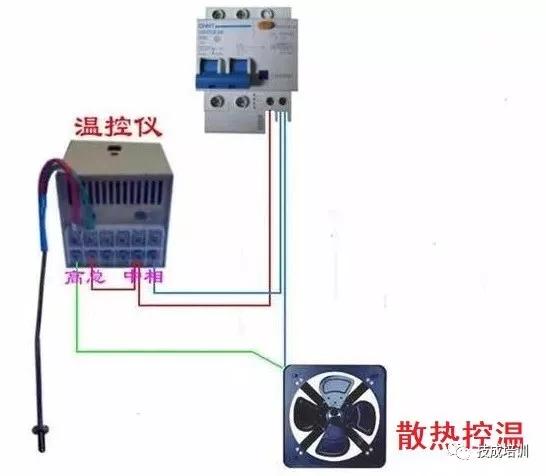

三、热电偶：

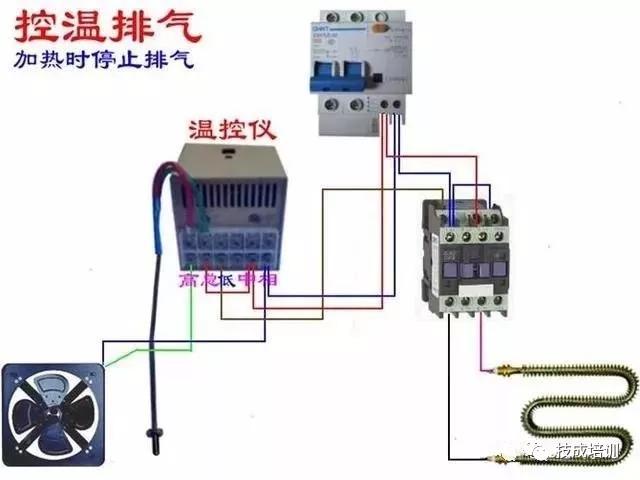

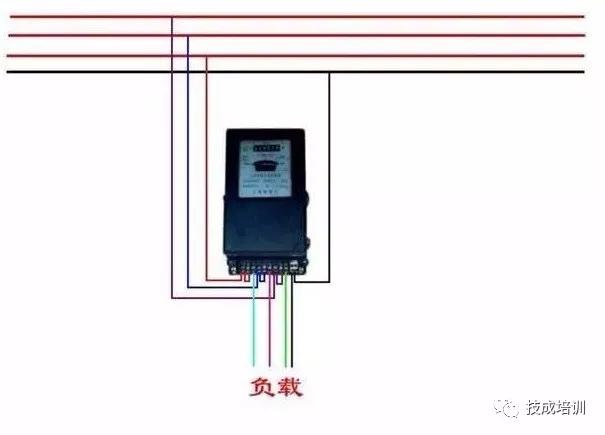

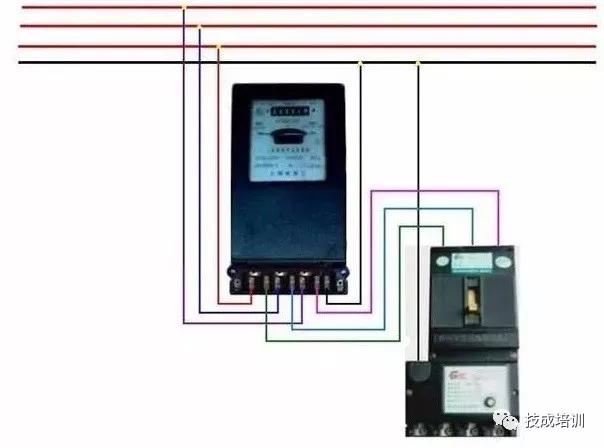

四、电能表：

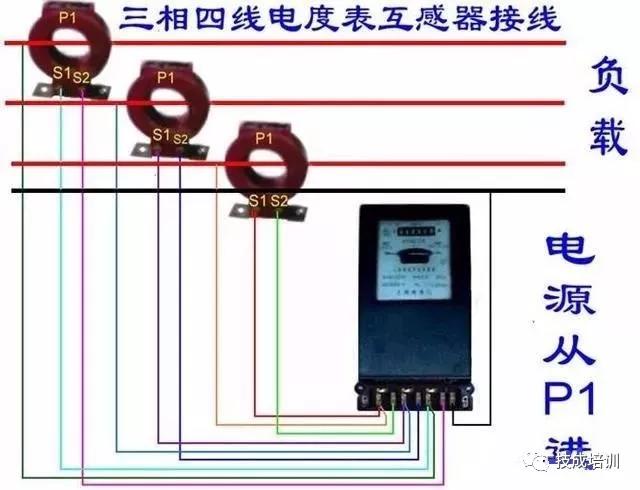

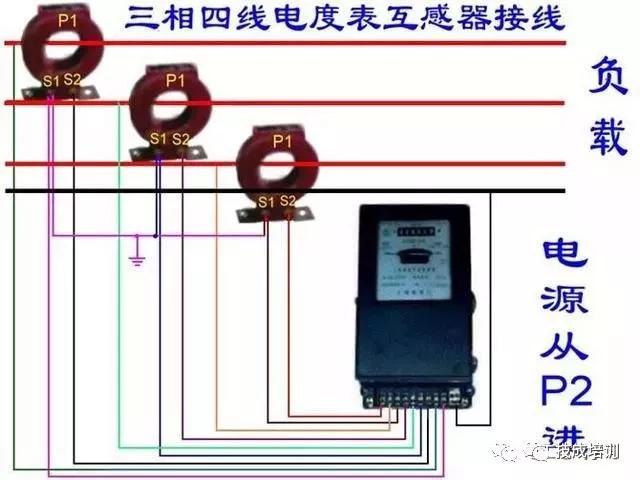

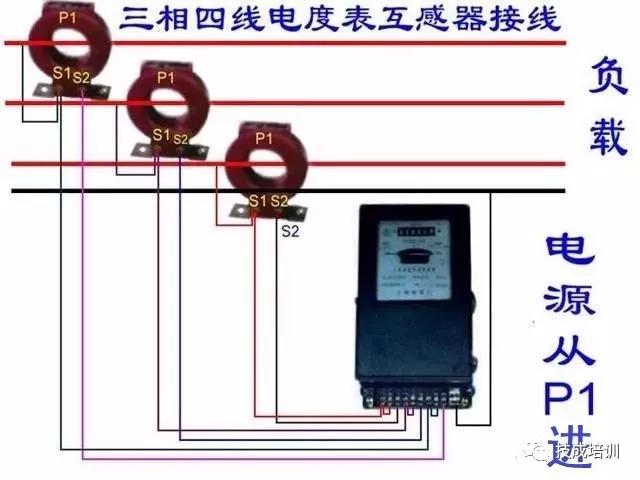

三相四线电度表互感器接线

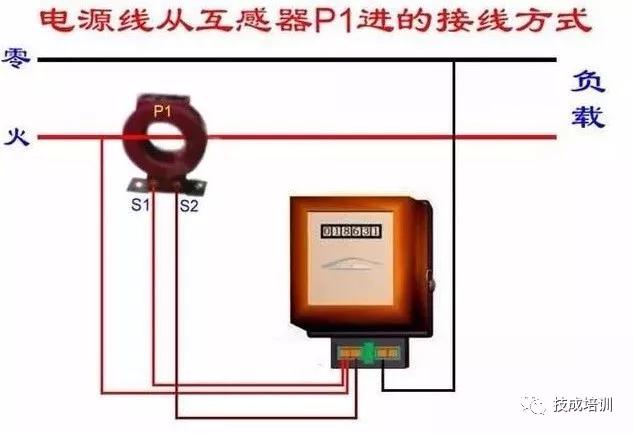

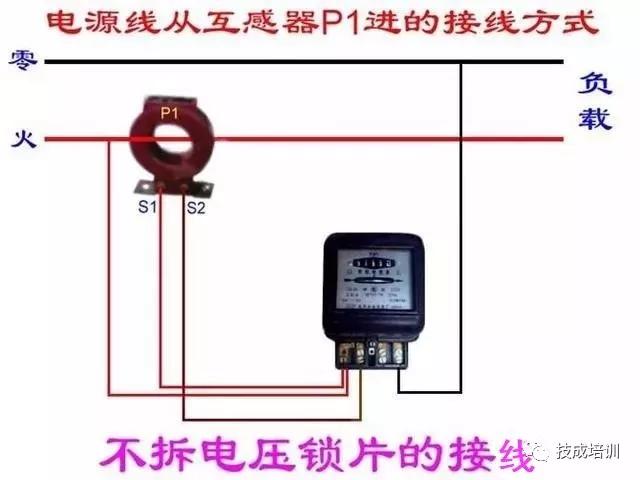

电源线从互感器P1进的接线方式

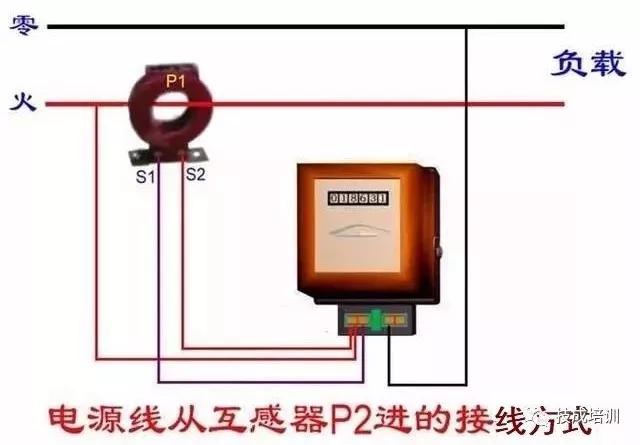

电源线从互感器P2进的接线方式

三相四线电度表互感器接线

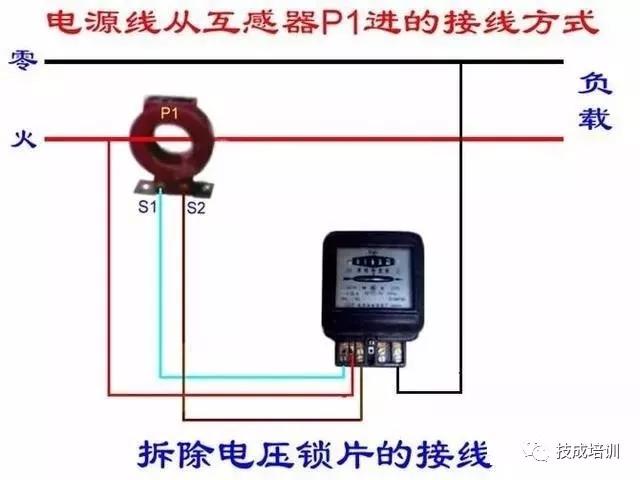

电源线从互感器P1进的接线方式

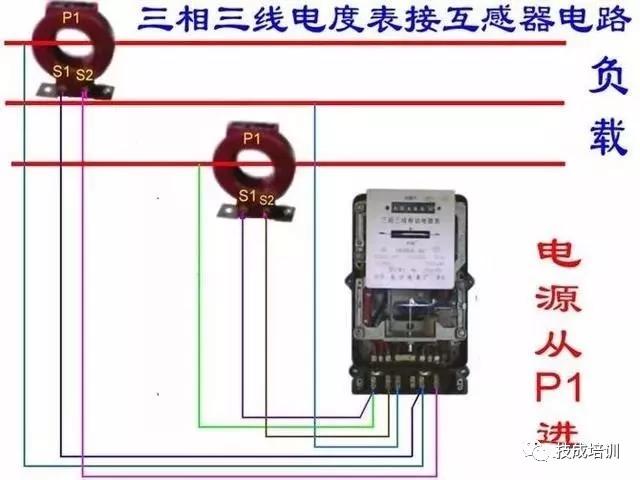

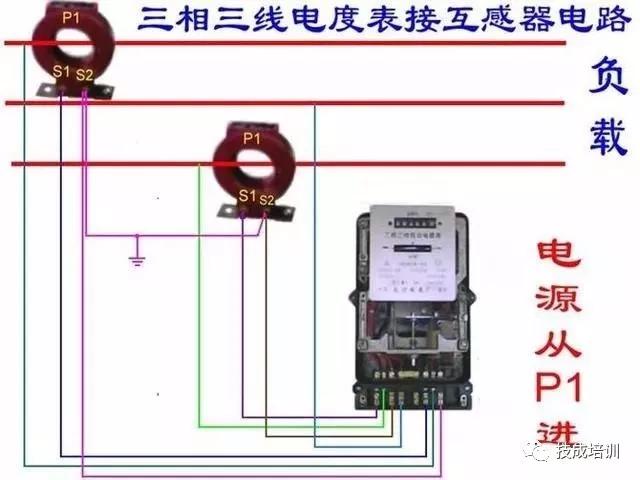

三相三线电度表接互感器电路

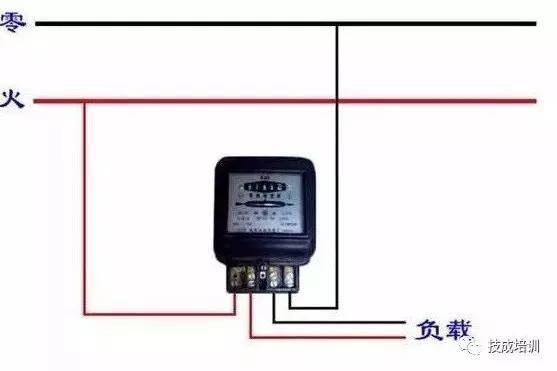

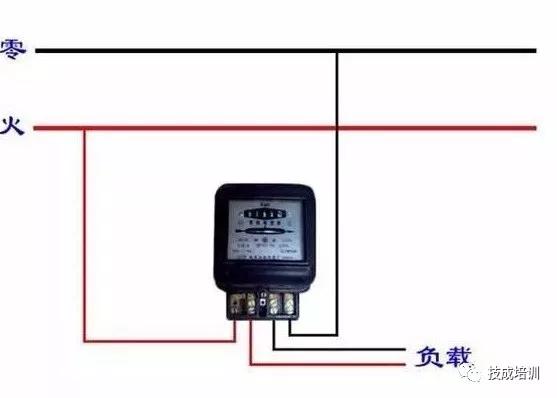

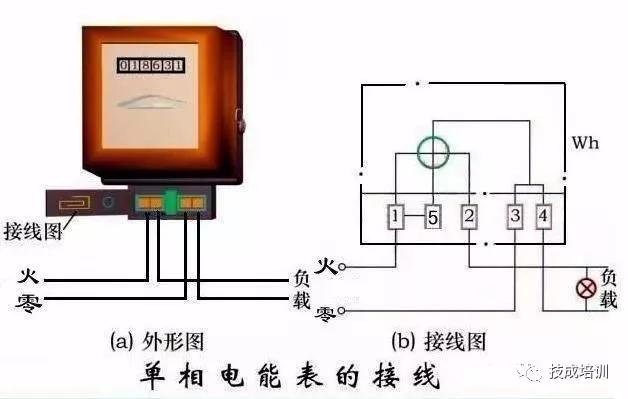

单相电能表的接线

电源从P1进

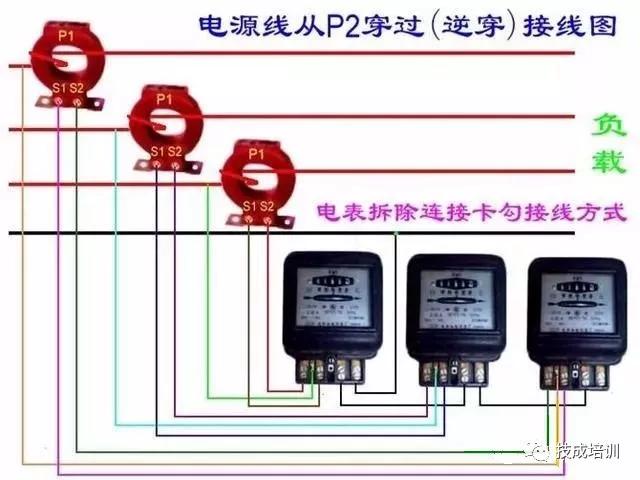

电源线从P2穿过（逆穿）接线图

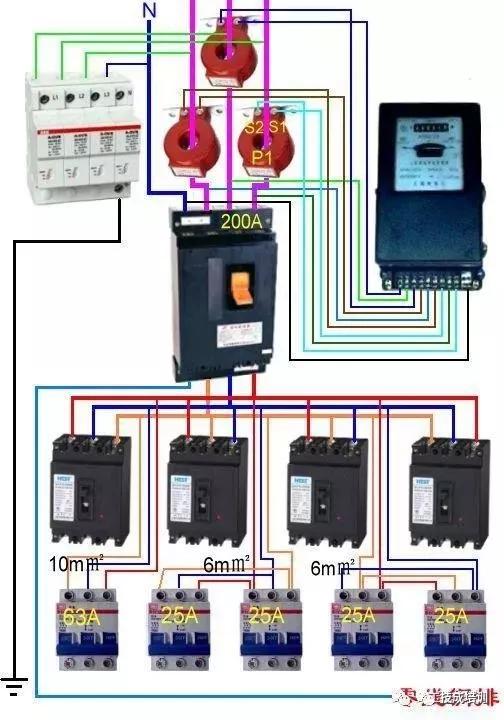

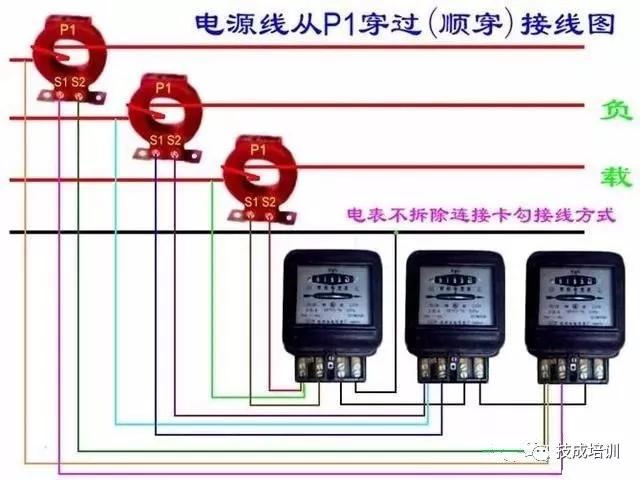

五、汇总：

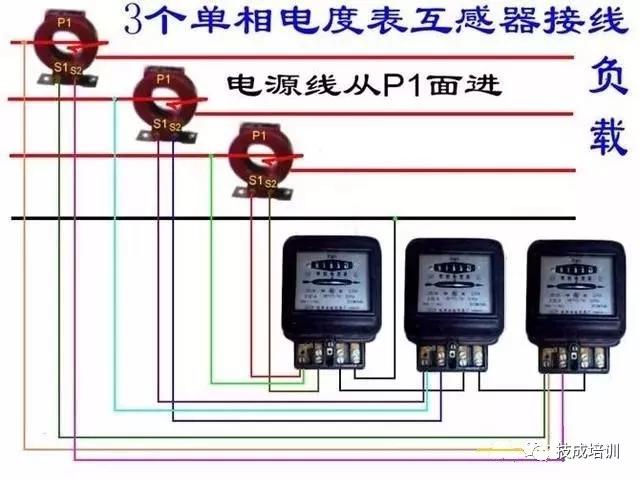

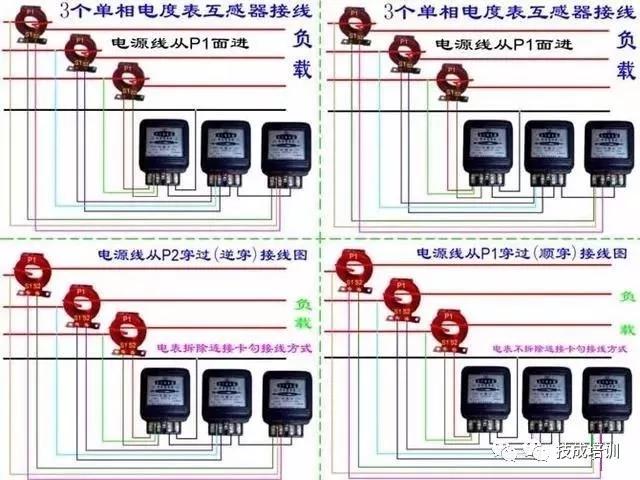

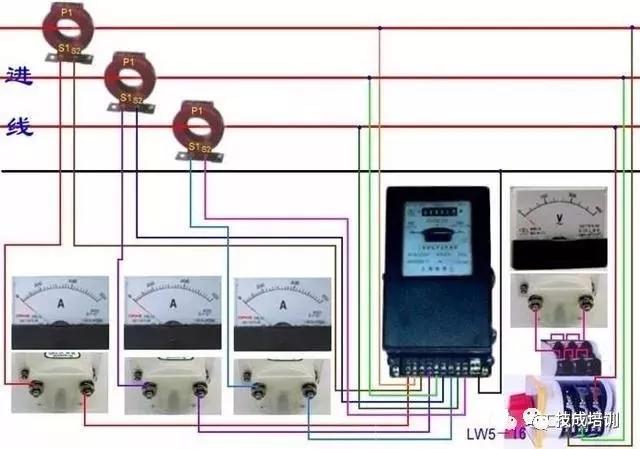

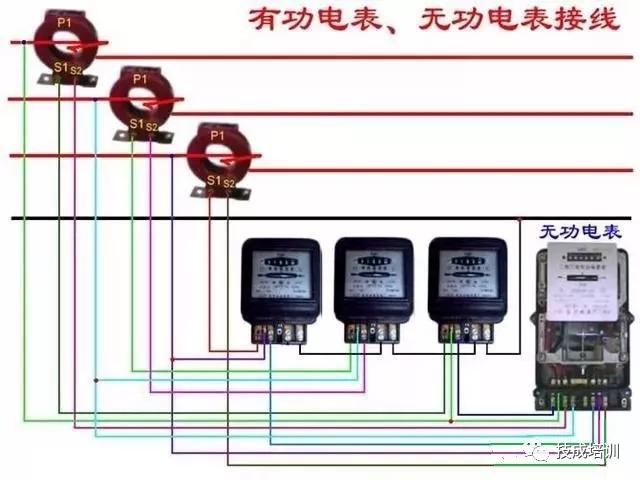

3个单相电度表互感器接线

电源线从P1面穿过

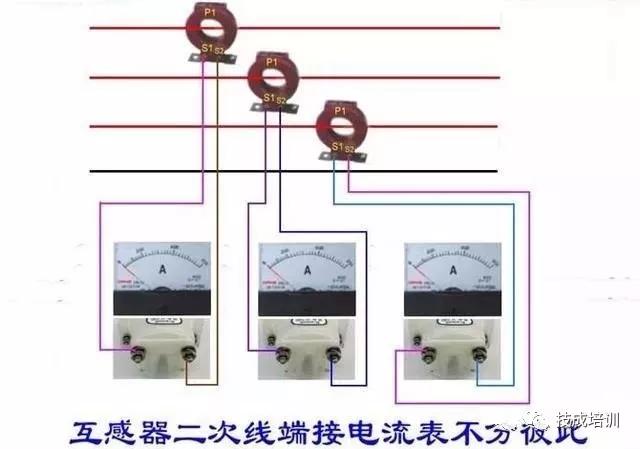

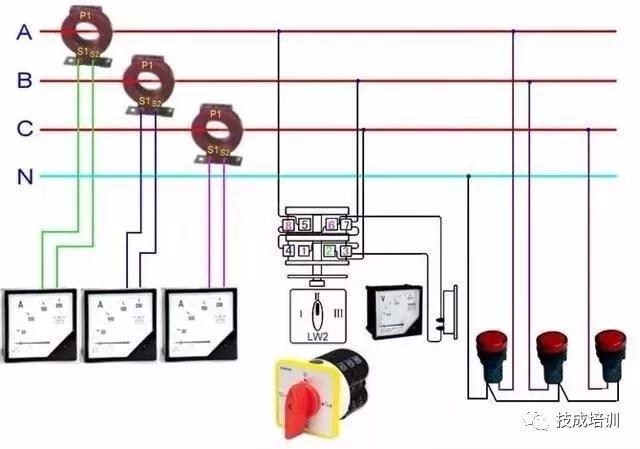

互感器二次线端接电流表不分彼此
