1、施工cad钢筋图纸，图纸符号所表达含义

在看CAD图纸时候，常常需要我们记一些钢筋符号。因为有些钢筋符号也许我们都不认识。所以，相信很多朋友都遇到这样的问题：一级钢筋的符号怎样表示？工字钢符号是什么符号？偶尔问一两次别人还会耐心回答你，但是问得多了可能就会招人烦了。

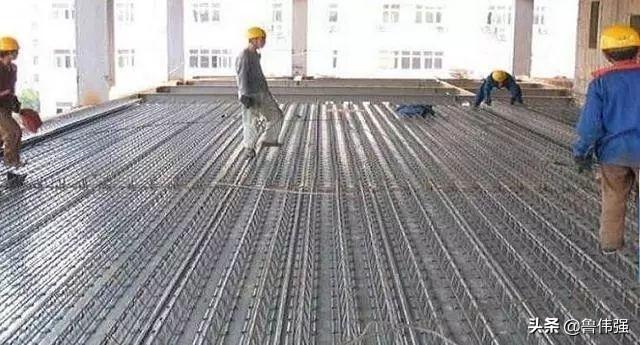

不要慌！这次给大家介绍钢筋图纸，你拿出看普通施工图的架势去看钢筋图纸，可能会……额，一脸懵逼。因为施工图上可能没有各种各样的钢筋符号，这里和大家聊聊如何看懂钢筋图纸？

⑴ φ10@100/200(2)：表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4)：表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2)：表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2)：表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

1、梁上主筋和梁下主筋同时表示方法：

⑴ 3Φ22，3Φ20：表示上部钢筋为3Φ22，下部钢筋为3Φ20。

⑵ 2φ12，3Φ18：表示上部钢筋为2φ12，下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25：表示上部钢筋为4Φ25，下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25：表示上部钢筋为3Φ25，下部钢筋为5Φ25。

2、梁上部钢筋表示方法：（标在梁上支座处）

⑴ 2Φ20：表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）：表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2：表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22：表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

3、梁腰中钢筋表示方法：

⑴ G2φ12：表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14：表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22：表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18：表示梁两侧的抗扭钢筋，每侧两根Φ18。

4、梁下部钢筋表示方法：（标在梁的下部）

⑴ 4Φ25：表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4：表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25（-2 ）/4：表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25：表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。

5、标注示例：

KL7（3）300×700 Y500×250

φ10@100/200(2) 2Φ25

N4Φ18 KL7(3) 300×700：表示框架梁7，有三跨，断面宽300，高700。

Y500×250：表示梁下加腋，宽500，高250。

N4Φ18：表示梁腰中抗扭钢筋。

φ10@100/200(2) 2Φ25：表示箍筋和架立筋。

-0.100：表示梁上皮标高。

N2B12指梁的两个侧面共配2根12的受扭纵向筋（腰筋），每侧各配一根.

G2B12指梁的两个侧面共配置2根12的纵向构造筋（腰筋），每侧各配一根.

N是受扭筋的意思，G是构造筋的意思！

没有标注N 的就是构造钢筋G,G是15D,N是LaE

2、钢筋施工图纸对照表，施工cad钢筋图纸

1.常用钢筋符号标示

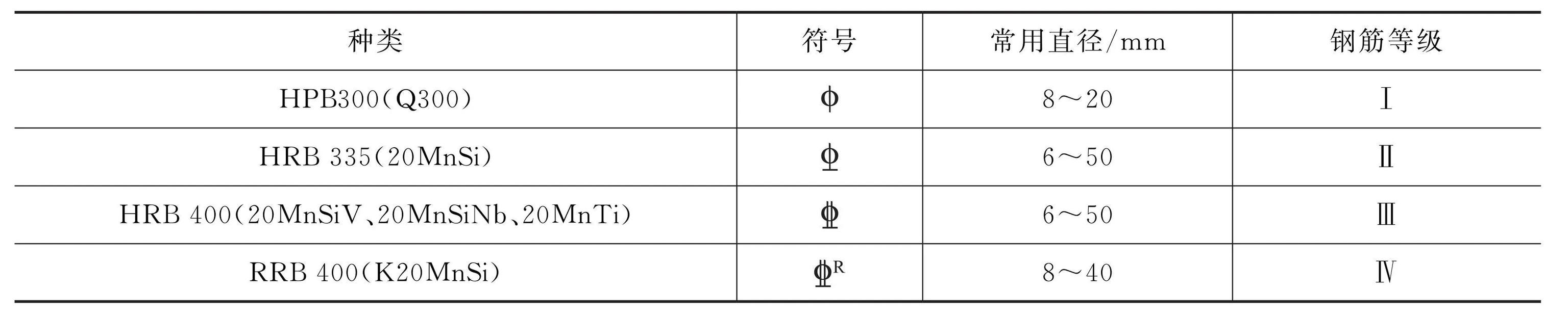

常用钢筋符号标示

2.钢筋的标注

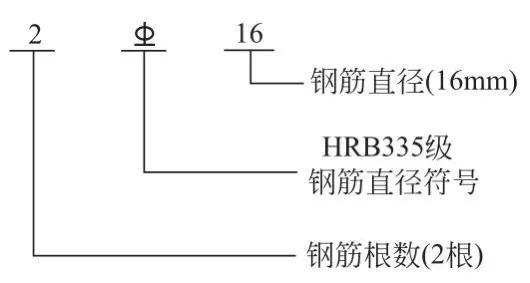

①标注钢筋的根数和直径

钢筋标注（一）

②标注钢筋的直径和相邻钢筋中心距

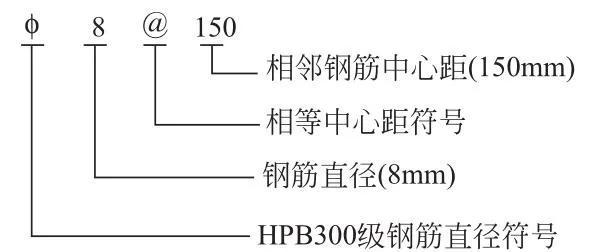

钢筋标注（二）

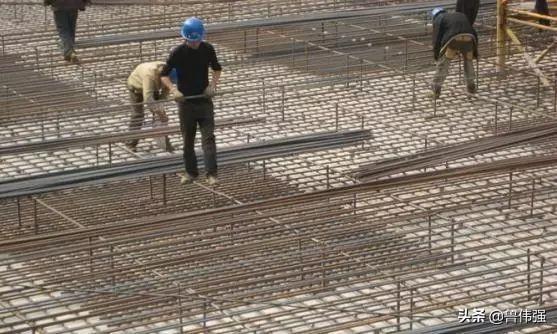

3.配置在混凝土构件中钢筋的名称

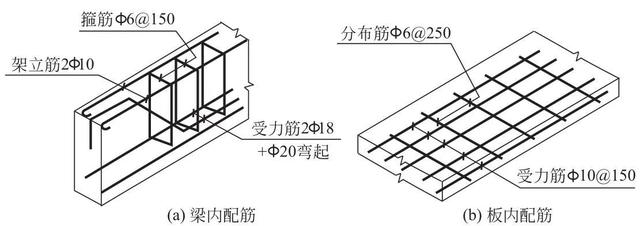

按作用分构件中钢筋的名称

①受力筋

承受拉、压应力的钢筋。配置在受拉区的称受拉钢筋；配置在受压区的称受压钢筋。受力筋还分为直筋和弯起筋两种。

②箍筋

承受部分斜拉应力，并固定受力筋的位置。

③架立筋

用于固定梁内钢箍位置，与受力筋、钢箍一起构成钢筋骨架。

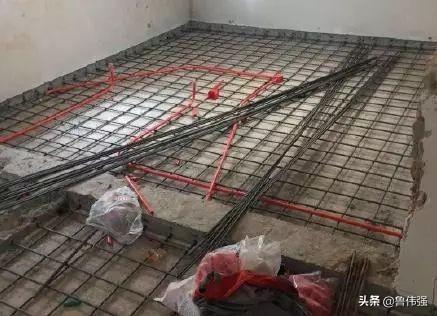

④分布筋

用于板内，与板的受力筋垂直布置，并固定受力筋的位置。当受力钢筋为HPB300级钢筋时，钢筋的端部设弯钩，以加强与混凝土的握裹力，如果是带肋钢筋，端部不必设弯钩。

⑤构造筋

因构件构造要求或施工安装需要而配置的钢筋，如腰筋、预埋锚固筋、吊环等。

4.钢筋与接头表示方法

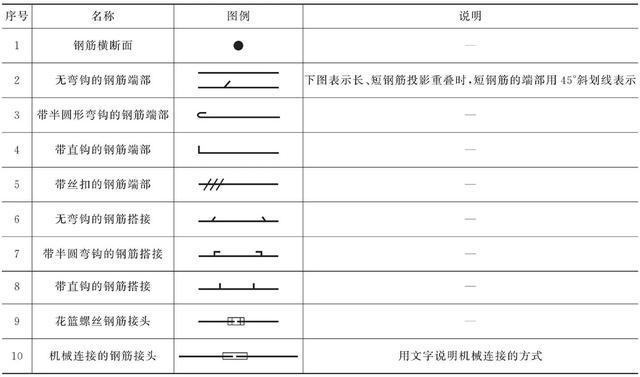

①普通钢筋的表示方法

普通钢筋的一般表示方法

②预应力钢筋的表示方法

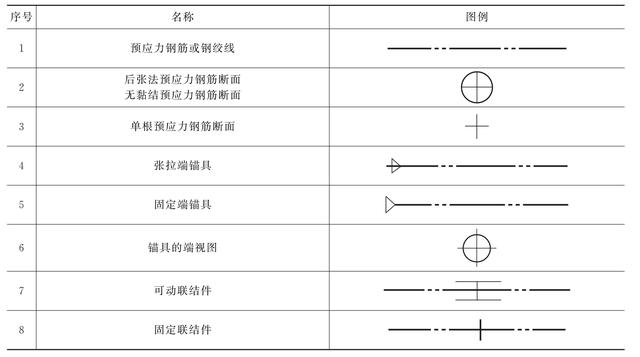

预应力钢筋的表示方法

③焊接钢筋的表示方法

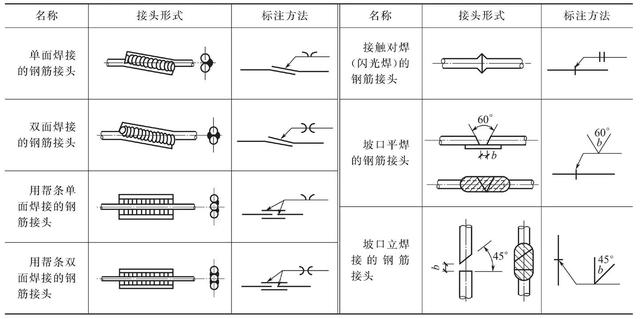

钢筋焊接接头的表示方法

5.钢筋尺寸的标注方法

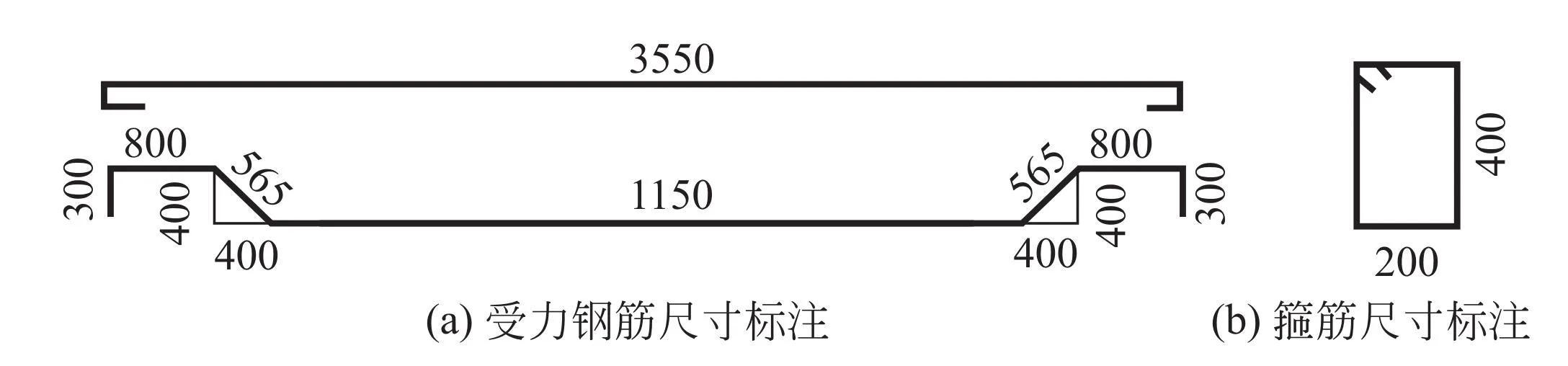

受力钢筋的尺寸按外尺寸标注，箍筋的尺寸按内尺寸标注。

钢筋尺寸标注

6.钢筋的混凝土保护层

为防止钢筋锈蚀，加强钢筋与混凝土的黏结力，在构件中的钢筋外缘到构件表面应保持一定的厚度，该厚度称为保护层。保护层的厚度应查阅设计说明。当设计无具体要求时，保护层厚度应不小于钢筋直径，并应符合下表。

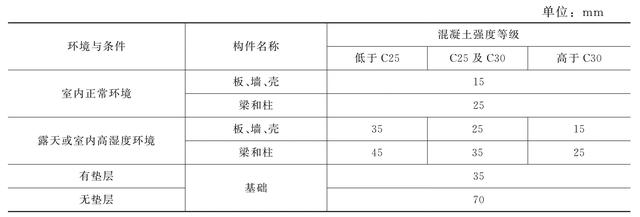

钢筋混凝土保护层厚度
